Rustningsklædt skiftende metal lukket switch udstyr

● Anvendelsesområde

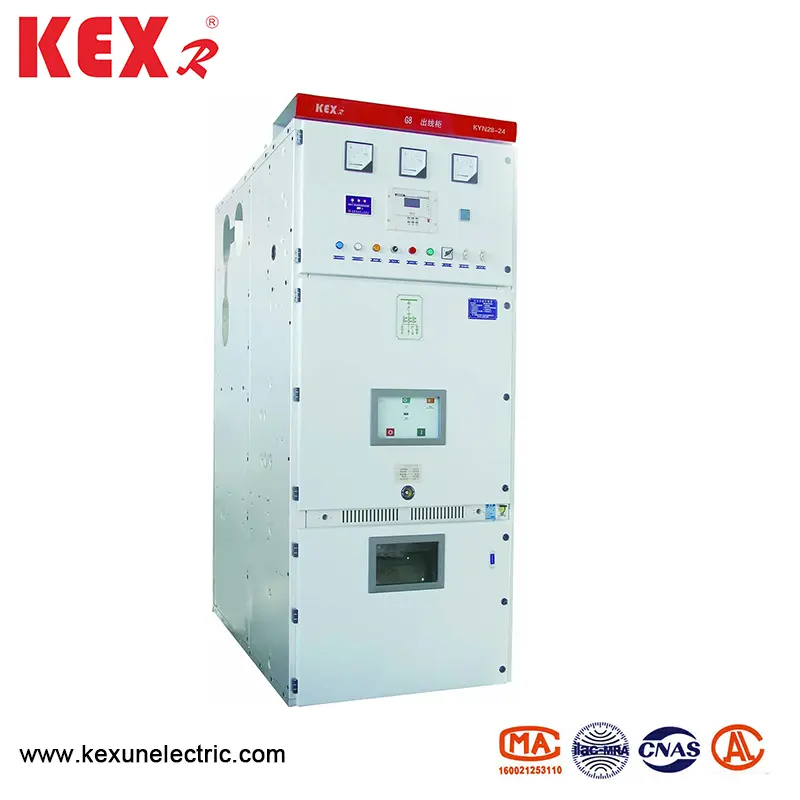

Kyn28-24-typen Armor-klædt skiftende metal lukket switchudstyr (i det følgende benævnt switchudstyr) er velegnet til indendørs trefaset 50/60Hz kraftsystem med nominel spænding af 24 kV, og er hovedsageligt brugt i kraftværker, stationer, industrielle og minedrift af kredsløb og højhuse til at modtage og distribuere elektriske energi og kontrol, beskyttelse og overvågningskredsløb. Kyn28-24 Switch Equipment har forskellige funktioner til at forhindre misoperation, herunder at forhindre, at håndvogden bevæger sig med belastning, forhindrer, at jordforbindelseskontakten lukker afbryderen, forhindrer, at jordforbindelseskontakten lukker med elektricitet og forhindrer det i at komme ind i det levende rum ved en fejltagelse. Kyn28-24 Type Armor-klædt skiftende metal lukket switchudstyr er udstyret med VS1-24-serien højspændings-vakuumkredsløbsbryder håndvogne og YD4G-24-serie forseglet vakuumafbrydere håndvogne med fremragende ydelse. Det sekundære kredsløb af switchudstyr er udstyret med avancerede og pålidelige kontrol- og beskyttelseskomponenter; Bussen vedtager varmekrinkabelt isolerende materiale eller epoxy-coatede isoleringsmidler, optimerer elektrodeformen, og kabinetskroppen er kompakt i struktur. Det er et strømdistributionsudstyr med avanceret teknologi, stabil ydeevne, rimelig struktur, praktisk brug, sikkerhed og pålidelighed.

● Produktfremstillingsstandard

Kyn28-24 type rustningsklædt skiftende metal lukket switch udstyr opfylder under standarderne:

◆ Isoleringskoordinering af GB 311.1 Højspændingseffekt og transformationsudstyr

◆ GB1984 Højspændings -AC -afbryder

◆ GB39063.6kV ~ 40,5 kV AC Metal lukket switchgear og kontroludstyr

◆ GB/T11022 Almindelige tekniske krav til standarder for højspændingsafbrydere og -kontrol. ◆ Almindelige tekniske krav til IEC 60694 Standard for højspændingsafbrydere og kontrolbeklædning. ◆ IEC 62271-200: 2003 Højspændingsafbryder og kontroller Del 200: Nominel spænding 1KV over 52 kV og under AC metal lukket switchgear og kontroludstyr.

● Teknisk parameter

● Struktur og arbejdsprincip

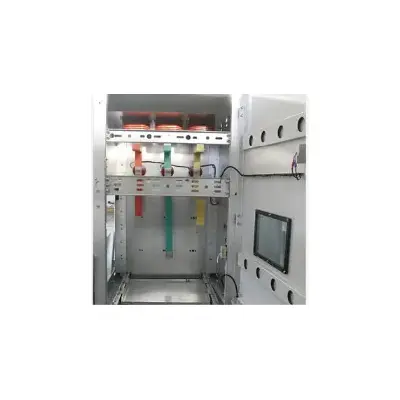

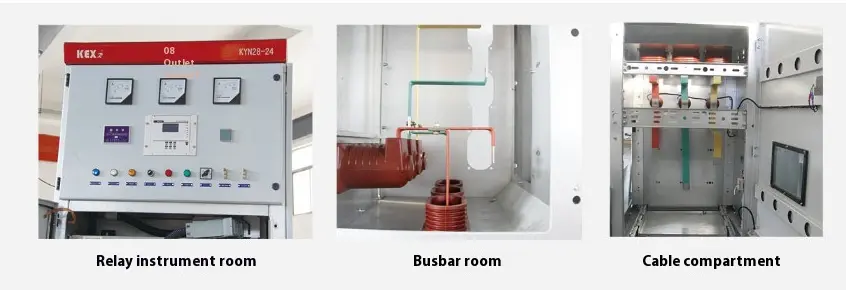

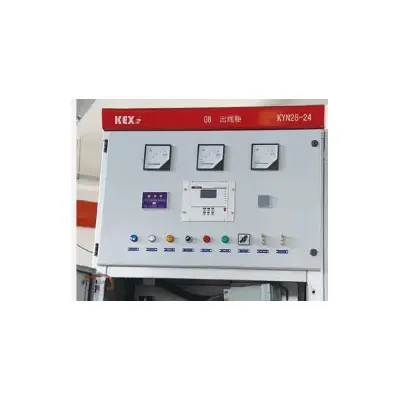

Kyn28-24 Type Armor-klædt skiftende metal lukket switchudstyr består af skab og aftagelige dele (almindeligt kendt som håndvogne). Kabinettet er opdelt i flere funktionelle rum med metalpartitioner, såsom busrum, afbryderrum, kabelsrum og relæinstrumentrum. Aftagelige dele af SwitchGear kan udstyres med vakuumafbrydere -håndvogne, spændingstransformator -håndvogne, Lightning Arrester Handcart, Isolation Handcart og Fuse Handcart.

● Hovedstrukturelle funktioner

Switchgear kan arrangeres back-to-back eller installeres mod væggen, hvilket ikke kun forbedrer sikkerheden og fleksibiliteten af ​​switchgears, men reducerer også gulvpladsen.

◆ Skallen

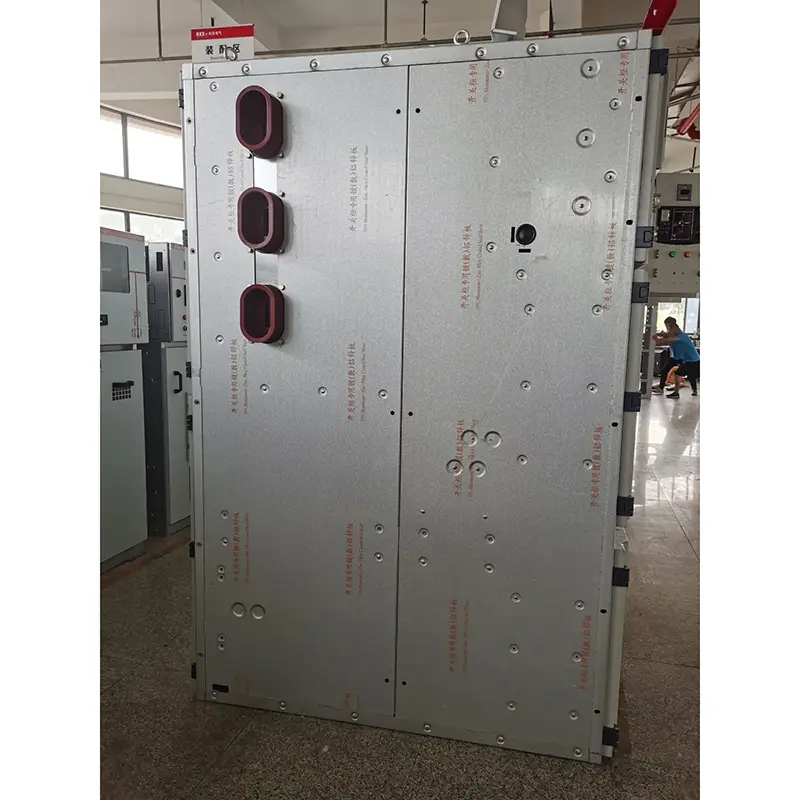

Skallen af ​​Kyn28-24 type rustningsklædt skiftende metal lukket switchudstyr er lavet af importeret aluminium-zink coatet stålplade, som behandles af CNC-værktøjsmaskiner og fremstilles ved flere foldningsproces. Hele kabinettet har høj præcision og stærk korrosionsmodstand og oxidationsmodstand, og på grund af vedtagelsen af ​​flere foldeteknologi er kabinettet lettere i den samlede vægt, højere i mekanisk styrke og smuk i udseende end andre lignende udstyrskabe. Kabinettet vedtager en samlet struktur, der er forbundet med en pilemøtrik og en høj styrke bolt, så behandlings- og produktionscyklussen forkortes, delene er universelle, gulvpladsen er lille, og organiseringen af ​​produktionen er praktisk.

◆ Handcart

Håndcart -skelettet er lavet af tynd stålplade og samlet af CNC -maskinværktøj. Håndvogne og kabinettet har høj matchende præcision, og den mekaniske sammenlås er sikker, pålidelig og fleksibel. Håndvogne kan opdeles i Circuit Breaker Handcart, Spændingstransformator -håndvogne, måling af håndvogne, isoleringshåndvogne osv. Håndvogne med de samme specifikationer kan frit udskiftes. Handcart har en afbrydelse/testposition og en arbejdsposition i kabinettet, og hver position har en positionsenhed. For at sikre pålidelig sammenkobling. Alle former for håndvogne drives og trækkes tilbage af skruestænger, som er lette og fleksible at betjene og egnet til det personale, der er på vagt. Når Handcart skal fjernes fra kabinettet, kan det nemt tages ud med en speciel overførselsbil til forskellige inspektioner og vedligeholdelse. Når den håndvogne, der kører bil, transporteres ind i kabinetskredsløbsrummet, kan det pålideligt låses i off/testpositionen, og indikatorlyset i skabspositionen viser sin position. Først efter at håndvoget er fuldstændigt låst, kan den blyskrue fremdrivningsmekanisme rystes for at skubbe håndvoget til arbejdspositionen. Når håndvognen når arbejdspositionen, øges driftsstyrken for fremdrivningshåndtaget pludselig og kan ikke drejes, og dens tilsvarende positionsindikatorlys viser sin position. Den mekaniske låsning af håndvogne kan pålideligt sikre, at afbryderen kun kan lukkes, når håndvoget er i arbejdsposition eller testposition; Desuden kan håndvoget kun bevæge sig, når afbryderen er i åbningsstaten.

◆ Trykaflastningsenhed

Trykaflastningsenheder er installeret over håndvogdrummet, busrummet og kabelsrummet. Når der opstår fejl i rummet og buen opstår, stiger lufttrykket inde i switchgear, og skabsdøren lukkes af en speciel tætningsring, der er installeret på hoveddøren, og trykaflastningsmetalpladen på den øverste enhed åbnes automatisk for at frigive tryk og høj temperaturgas, hvilket sikrer, at operatørens sikkerhed og switchgear.

◆ Det sekundære stik er låst sammen med håndvogden.

Den sekundære forbindelse mellem switchgear og håndvoget realiseres gennem kontakten af ​​det sekundære stik, der er forbundet med håndvogden gennem et nylonblandet teleskopisk rør, og den sekundære stik er installeret øverst til højre for håndvogden af ​​switchudstyret. Først når håndvoget er i test/slukket position, kan det sekundære stik tilsluttes eller frakobles. Det sekundære stik er låst, når håndvogne kommer ind i arbejdspositionen. Circuit Breaker Handcart udstyret med lukning og låsning af elektromagnet, inden det sekundære stik er tilsluttet, er den lukkende mekanisme for håndvogne låst af elektromagnet, og den kan kun åbnes, så den kan ikke lukkes.

◆ opladet displayenhed

SwitchGear kan udstyres med en live display-enhed til at detektere betjeningen af ​​det primære kredsløb, der består af en højspændingssensor og et display. Enheden kan tilskynde til opladningsstatus for højspændingskredsløbet og kan også samarbejde med den elektromagnetiske lås for at tvinge driftshåndtaget, skabsdøren og de tilstødende skabe, for at opnå formålet med at forhindre håndvogne i at bevæge og isolere med belastning, hvilket forhindrer, at jordforbindelsen switching med at oplade og forhindre, at det indføres af ladningsintervallet ved fejltagelse og forbedrer fejlen, hvilket forhindrer, at jordforbindelsen understøtter ved at støtte det.

◆ Forhindre kondens

For at forhindre kondens i miljøet med høj luftfugtighed eller stor temperaturændring installeres elektriske varmeapparater i henholdsvis afbryderrummet og kabeltummet for at forhindre isoleringsulykker under ovennævnte driftsbetingelser.

◆ Jordforbindelsesenhed

Der er en 5 × 40 mm2 jordforbindelse kobberbjælke i kabellummet, der løber gennem de tilstødende skabe og er godt forbundet med skabe til brug af direkte jordede komponenter. Fordi hele skabet er splejset med aluminiumsbelagte zinkplader, er hele skabet i en god jordforbindelse, hvilket sikrer, at operatørernes sikkerhed, når de rører ved skabet.
