Åben switch -enhed udstyret med metal rustning

● Model betydning

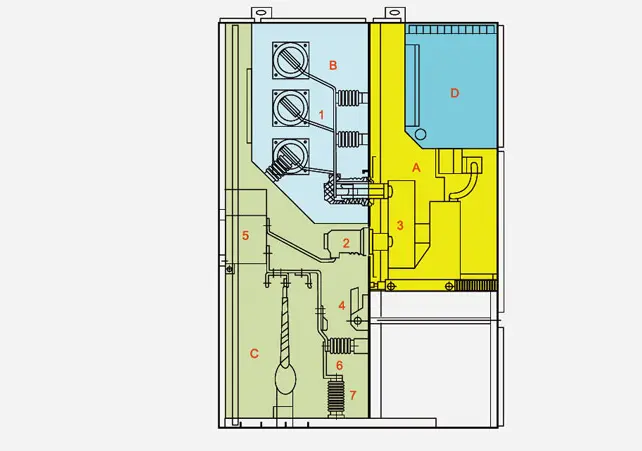

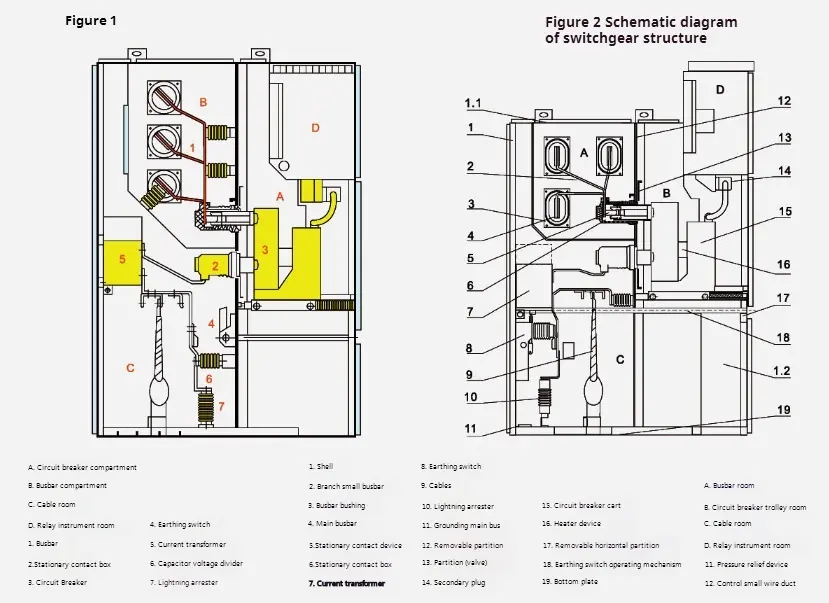

◆ Skematisk diagram over den åbne switch -enhed udstyret med metalpanserstruktur

◆ Standarder

Kyn28-12 Type åben switch-enhed udstyret med metal rustning opfylder følgende standarder ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Åben switch -enhed udstyret med metal rustning består af to dele: et fast kabinet og en trækbar del (Handcart for kort). Skallen med åben switch-enhed udstyret med metalpansering og partitionerne af hver funktionel enhed er boltet af aluminiumszink coatede stålplader. Beskyttelsesniveauet for dets skal når IP4X, og beskyttelsesniveauet for hvert rumpartitionskort og afbryderdøren er P2X, når det åbnes. Kyn28-12 Type Open Switch-enhed udstyret med metalpansering kan udstyres med VS1, Zn 12V type vakuumafbrydere håndvogne og VD4-type vakuumafbrydere-håndvogne og VC Type Vacuum-kontaktor produceret af ABB Company, som kan installeres som dobbeltkabinetter i parallel, det er i back-to-back-arrangement. Divec kan installeres og fejlsøges på fronten, så den kan installeres mod væggen. Den største fordel ved at installere mod væggen er, at den kan spare gulvpladsen. Derudover kan det installeres uden væggen, det vil sige, det er en dobbeltsidet vedligeholdelsestype. Det interne strukturlayout for de to er inkonsekvent, og dens fordel er praktisk vedligeholdelse.

◆ Shell og partition

Skallen og opdelingen af ​​den åbne switch-enhed udstyret med metalpansering er lavet af importerede aluminiumsbelagte zinkstålplader af høj kvalitet, der er boltet efter at være bøjet af CNC-værktøjsmaskiner, så det samlede switch-kabinet kan opretholde ensartetheden i størrelse. Det har stærk korrosionsmodstand og oxidationsmodstand og har højere mekanisk styrke end den samme stålplade. Switch Cabinet er opdelt i Handcart Room (Circuit Breaker -rum), busrum, kabelsrum og relæinstrumentrum (lavspændingsrum) efter opdeling. Skallen for hver enhed er uafhængigt jordet.

◆ Produktoversigt

Skallen og opdelingen af ​​den åbne switch-enhed udstyret med metalpansering er lavet af aluminiumszinkbelagte stålplader eller stålplader, der er boltet efter at være blevet behandlet og bøjet af CNC-maskinværktøjer, så de samlede switch-kabinet kan opretholde ensartetheden i størrelse. Aluminium-zink coatet stålplade har stærk anti-korrosion og antioxidationseffekter og har højere mekanisk styrke end den samme stålplade. Kontaktkabinettet er opdelt i håndvogne, busrum, kabelsrum og relæinstrumentrum efter partitioner, og skallen på hver enhed har uafhængig jordforbindelse. Dørene til switch -kabinettet sprøjtes alle med elektrostatisk plast for at få deres overflader til at få fordelene ved påvirkningsmodstand, korrosionsbestandighed og smukt udseende (farve kan tilpasses af brugerne).

◆ Skitsen dimension

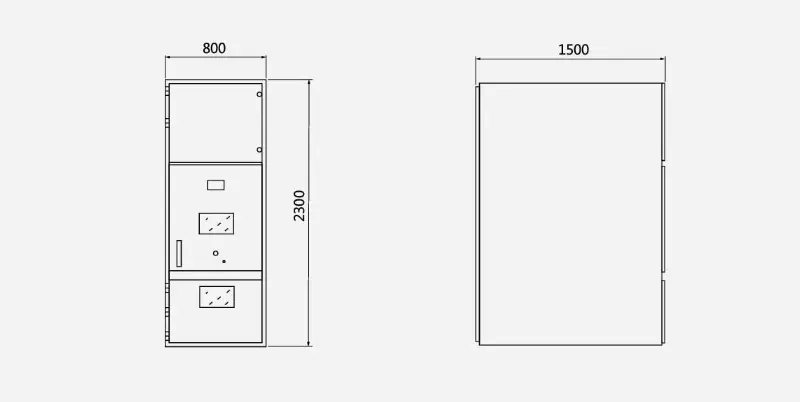

Oversigt dimensioner af åben switch -enhed udstyret med metal rustning er som belows ：

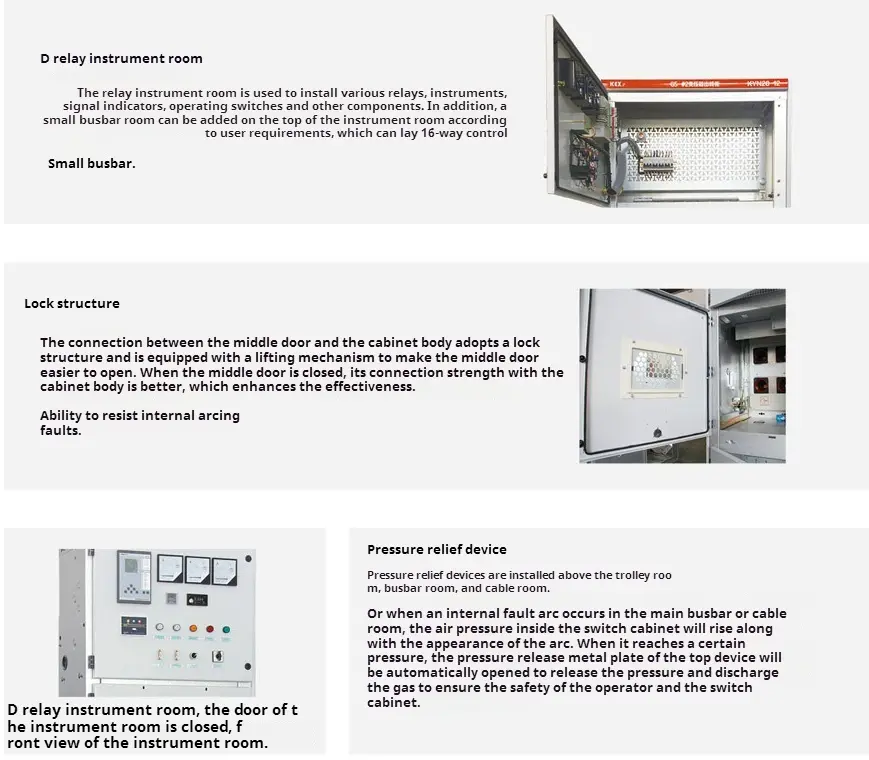

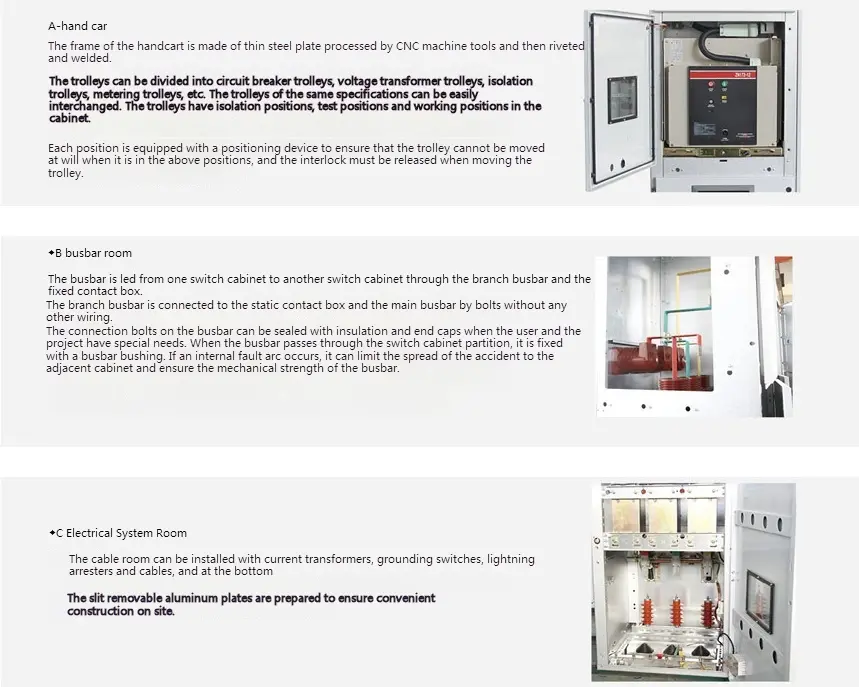

◆ Hovedkomponent
