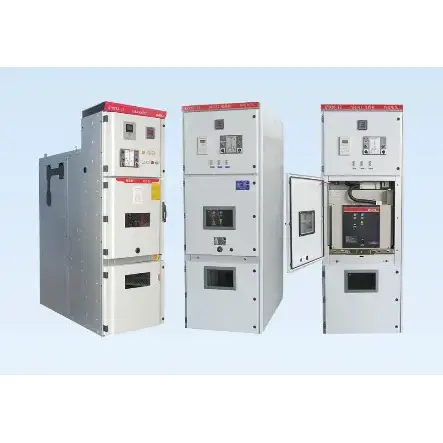

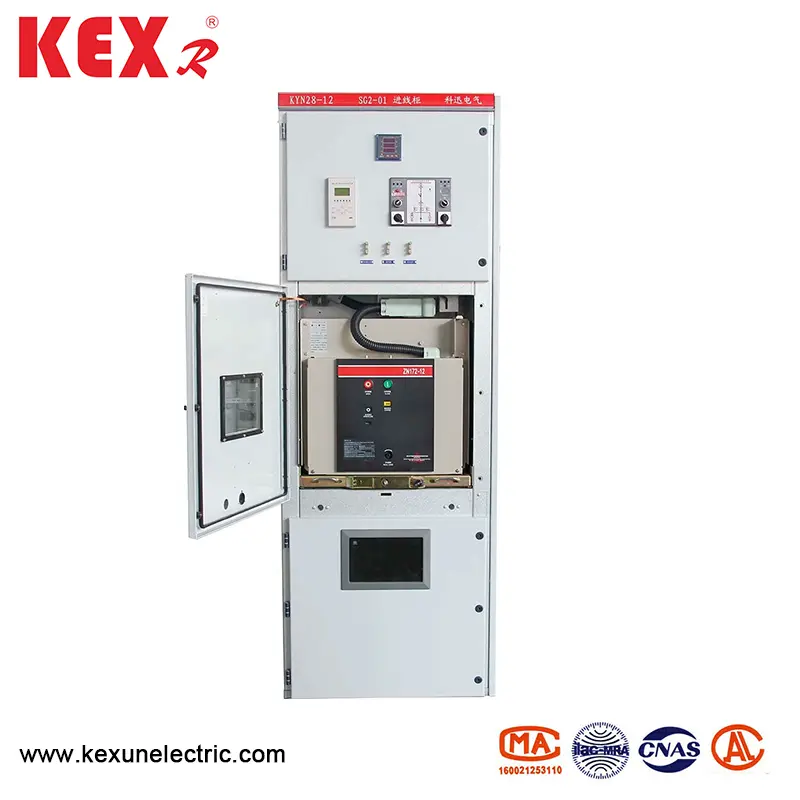

Højspænding komplet sæt

● Anvendelse af Kyn28-12 Type High Voltage Complete Set

KYN28-12 (GZS1) Højspændingskomplet sæt er et trefaset AC 50Hz indendørs komplet distributionsenhed, der bruges til at modtage og distribuere 3-12 kV netværkseffekt og kontrol, beskytte og overvåge kredsløbet. Forskellige typer mikrocomputerbaserede omfattende relæbeskyttelsesenheder kan installeres på panelet af relækammeret til dette produkt, og den intelligente kontrol af systemet kan realiseres. Det har funktionerne i fjernbetjening, telemetri, fjernkommunikation og fjerntilpasning, og feltnetværket kan kontrolleres gennem CAN -bus med kommunikationsgrænseflade. Det har også funktionerne til at forhindre misoperation af afbryderen, skubbe og trække håndvoget med belastning, lukke jordforbindelsen med elektricitet, sende elektricitet i jordpladsen og forhindre den i at komme ind i det levende interval ved en fejltagelse, der kaldes "fem forebyggelse" kort. Kabinettet kan udstyres med VSI (Zn63) og Zn12V vakuumafbrydere samt importerede VD4 vakuumafbrydere og VC -serie vakuumkontaktorer.

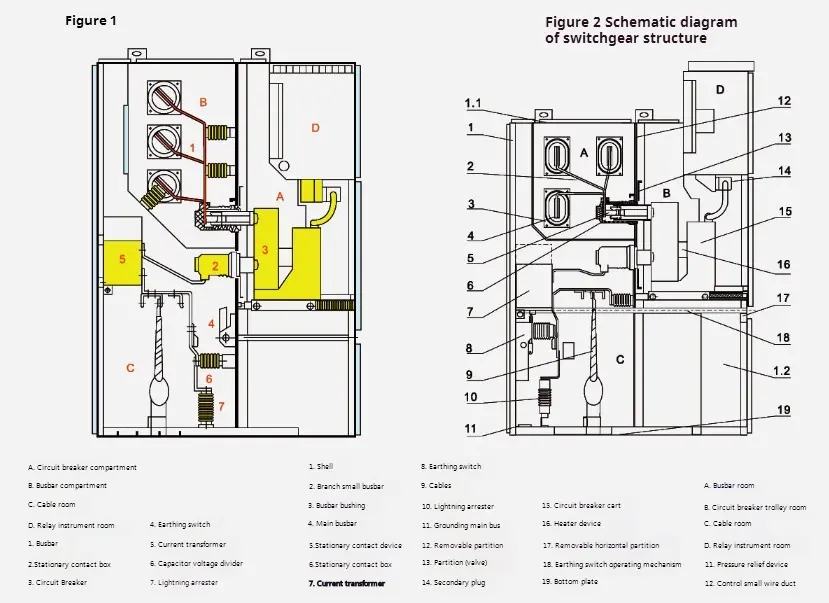

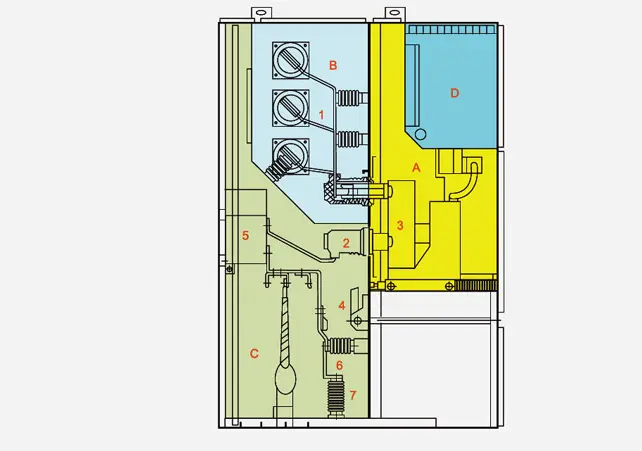

● Strukturdiagram over Kyn28-12 type højspændingskomplet sæt

● Højspændingskomplettet opfylder under standarder ：

1.ec-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Højspændings komplet sæt beskrivelse

Skallen og opdelingen af ​​det højspændings komplette sæt er lavet af aluminiumszink-coatede stålplader eller stålplader, der er boltet efter at være blevet behandlet og bøjet af CNC-maskinværktøjer, så det samlede højspændings komplette sæt kan opretholde ensartetheden i størrelse. Aluminium-zink coatet stålplade har stærk anti-korrosion og antioxidationseffekter og høj mekanisk styrke. Det indre af High Voltage Complete -sættet er opdelt i håndvogne, busrum, kabelsrum og relæinstrumentrum efter partitioner, og skallen til hver enhed har uafhængig jordforbindelse. Dørene til det er alle sprayet med elektrostatisk plast, hvilket gør deres overflader har fordelene ved påvirkningsmodstand, korrosionsbestandighed og smukt udseende (farver kan tilpasses af brugerne).

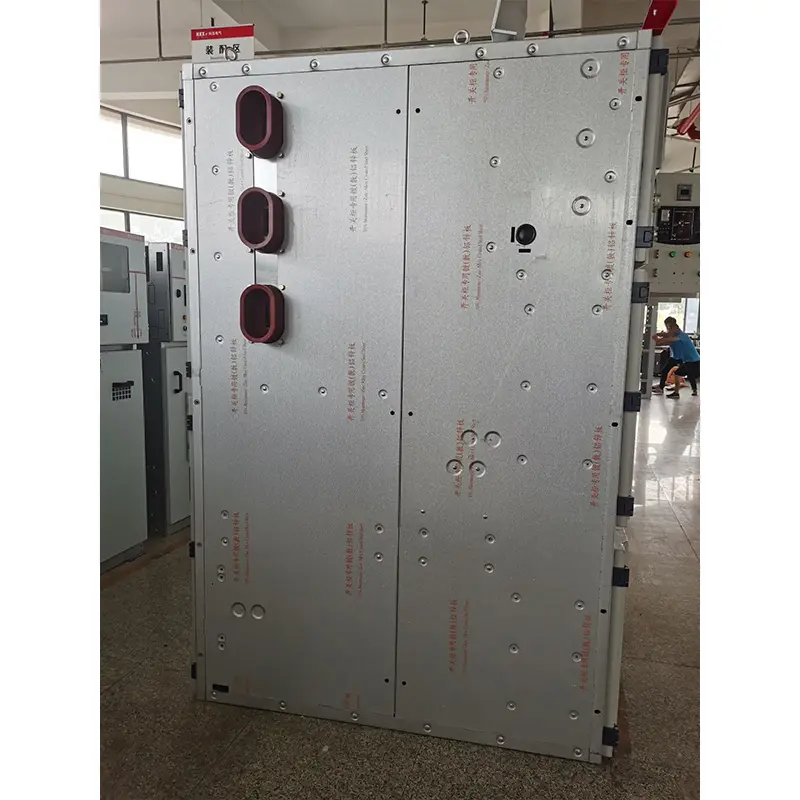

◆ Shell og partition

Skallen og opdelingen af ​​kabinettet er lavet af importerede aluminiumsbelagte zinkstålplader af høj kvalitet, der er boltet efter at være bøjet af CNC-maskinværktøjer, så det samlede højspændingskomplette sæt kan opretholde ensartetheden i størrelse. Det har stærk korrosionsmodstand og oxidationsmodstand og har højere mekanisk styrke end den samme stålplade. Højspændingskomplettet sæt er opdelt i Handcart Room (Circuit Breaker -rum), busrum, kabeltum og relæinstrumentrum (lavspændingsrum) ved opdeling. Skallen for hver enhed er uafhængigt jordet.

◆ Dimensioner

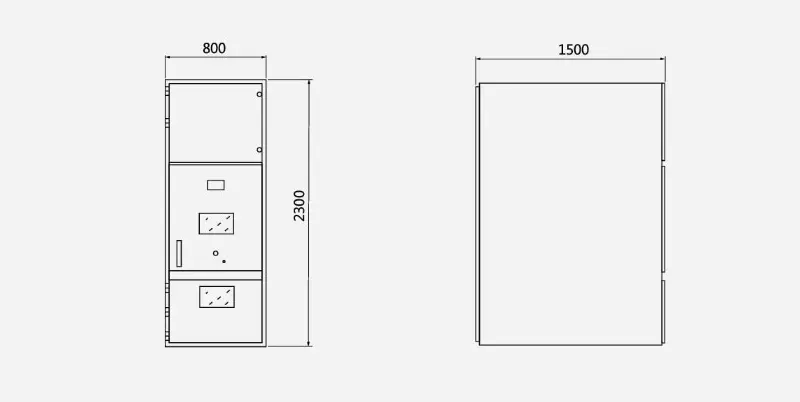

◆ Skitsen dimensionel tegning af højspændingskomplettet sæt

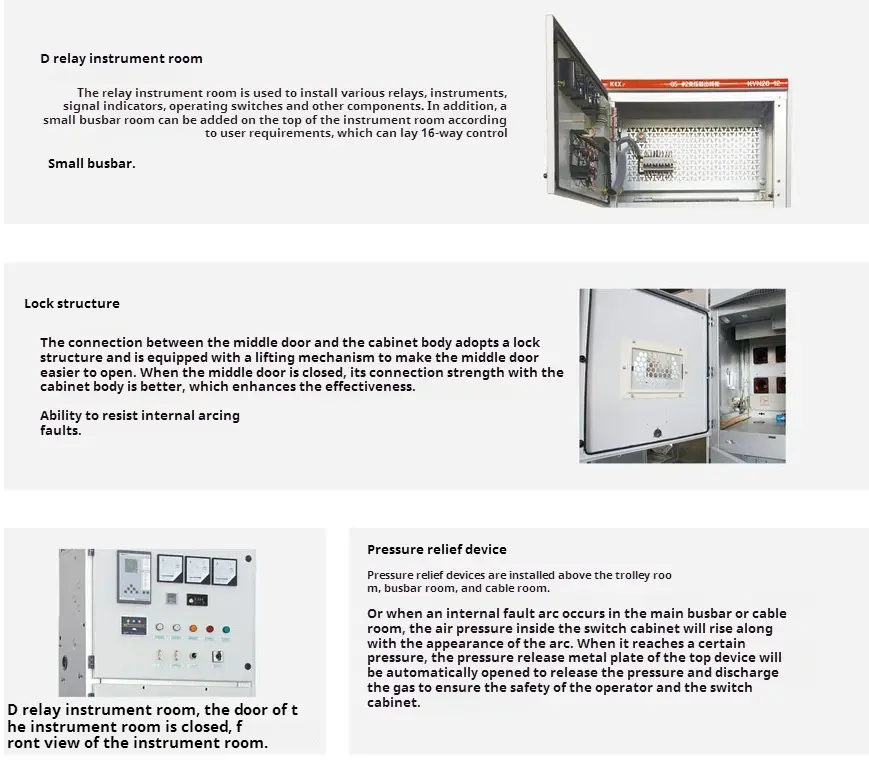

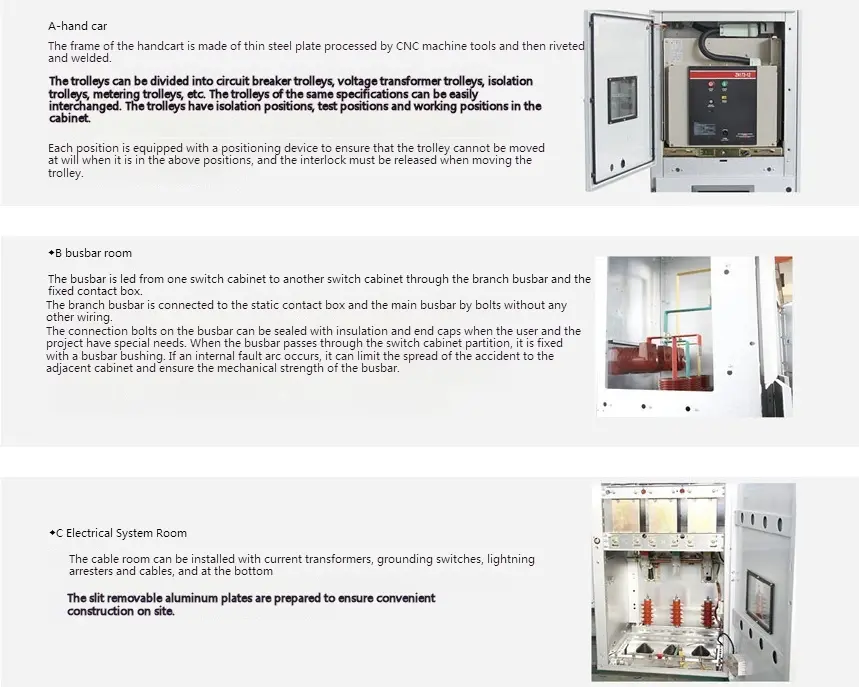

◆ Vigtig komponent i Kyn28-12 type højspændingskomplet sæt
