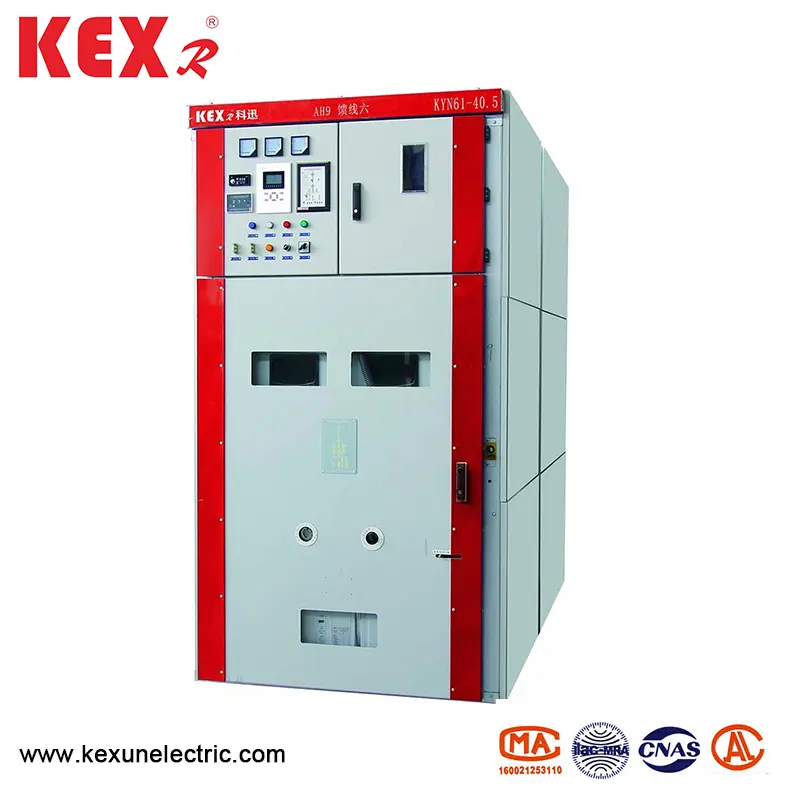

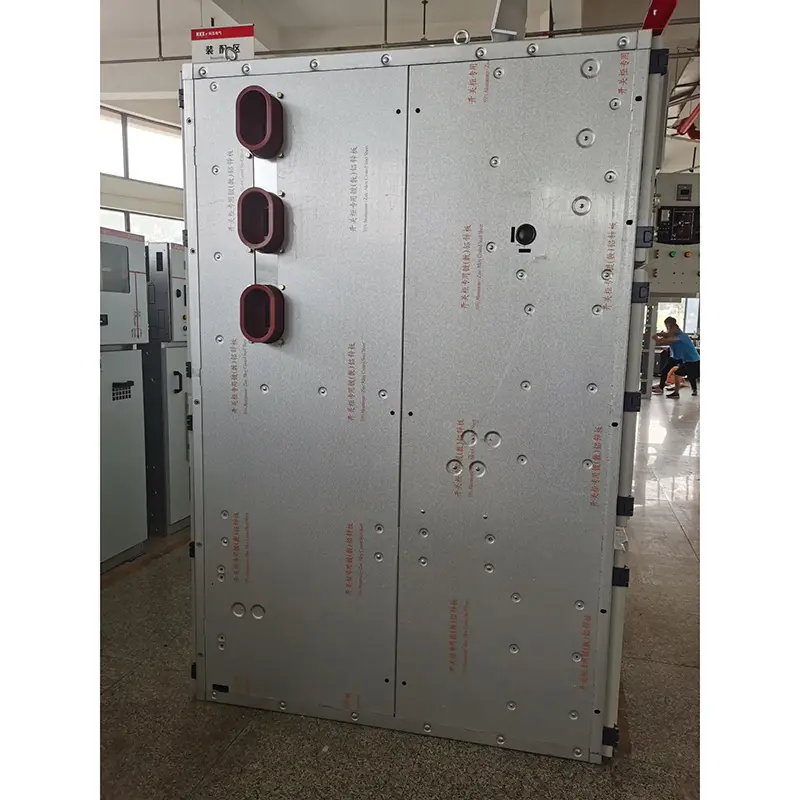

Armor-klædt skiftende switchgear

● tektoniske egenskaber

▶ Switchgear-strukturen er samlet, og afbryderen er gulvmonteret af Handcart

▶ Kyn61-40.5 Type rustningsklædt skiftende switchgear er udstyret med en splinterny sammensat isoleret vakuumafbryder, som har egenskaberne ved god udskiftelighed og enkel udskiftning

▶ Håndvogdrammen er udstyret med en blyskrue og møtrikpropulsionsmekanisme, som let kan bevæge håndvoget og forhindre misoperation i at skade fremdrivningsstrukturen

▶ Alle operationer kan udføres med skabsdøren tæt

▶ Sammenlægningen mellem hovedafbryderen, håndvogne og switch-kabinetdøre vedtager obligatorisk mekanisk låsemodus for at opfylde funktionen "femforebyggelse"

▶ Kabellummet har plads nok til at forbinde flere kabler

▶ Den hurtige jordforbindelse bruges til jordforbindelse og kortslutning

▶ Skallens beskyttelsesniveau er IP3X, og beskyttelsesniveauet er IP2X ； Når håndvogdens dør er åben

▶ Den rustningsklædte skiftende switchgear er i overensstemmelse med GB3906-1991.DL404-1997 og vedtager den internationale IEC-298-standarden til reference.

● Miljøforhold

▶ Den øvre grænse for omgivelsestemperaturen er +40 ℃, og den gennemsnitlige værdi målt inden for 24 timer overstiger ikke 35 ℃, og den nedre grænse er 15 ℃

▶ Højde: ikke mere end 1000 m over havets overflade

▶ Relativ fugtighed: Den daglige gennemsnitlige værdi må ikke overstige 95%, og den månedlige gennemsnitlige værdi må ikke overstige 90%

▶ Jordskælvsintensitet: Ikke mere end 8 grader

▶ Vanddamptryk: Den daglige gennemsnitlige værdi må ikke overstige 2,2 kpa, og den månedlige gennemsnitsværdi må ikke overstige 90%.

● Tekniske parametertabeller

◆ Vacuum switchgear

◆ Vakuumafbryder

◆ Forårsdrevet maskiner

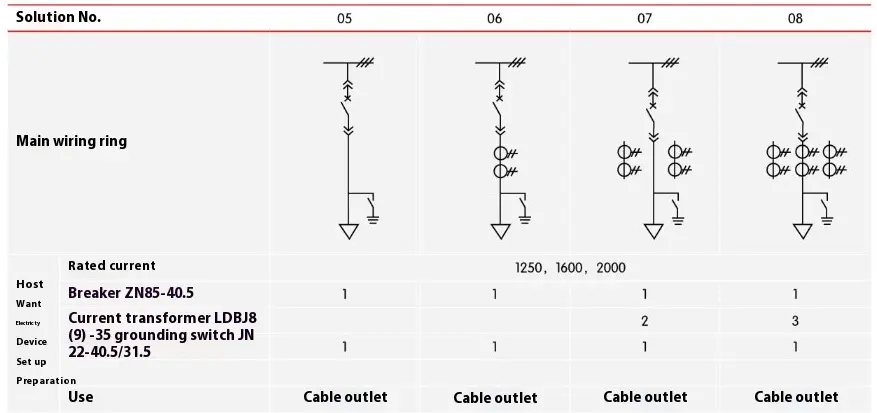

● Ledningsordninger

Der er 27 almindeligt anvendte typiske primære ledningsordninger til rustningsklædt skiftende switchgear, som kan imødekomme behovene for brugernes kabelindkommende og udgående linjer, overhead indgående og udgående linjer, kommunikation og måling, beskyttelse osv. Hvis der er andre ordninger, der er forskellige fra de eksisterende ordninger, skal du kontakte producenten.

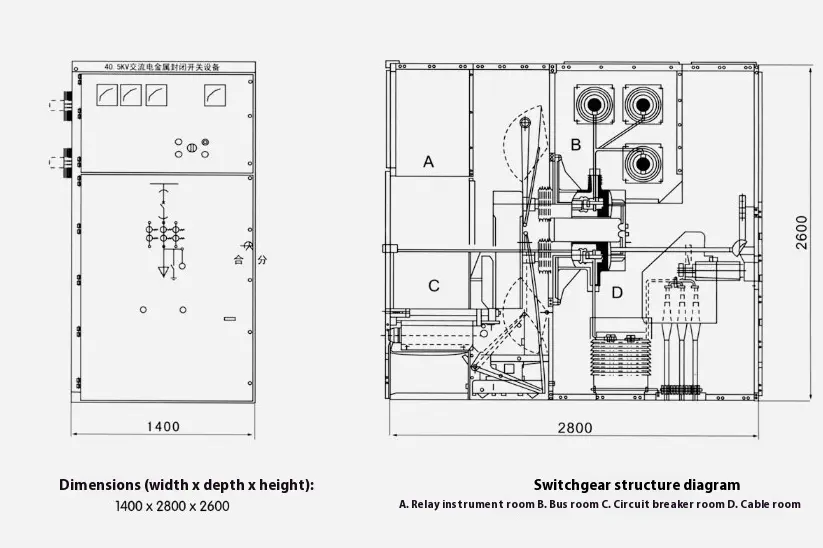

● Strukturelle dimensioner af den rustningsklædte skiftende switchgear

● SwitchGear -installation

▶ Højden på Kyn61-40.5 Type rustningsklædt skiftende switchgears elektriske rum: ≥ 4500 mm

▶ Afstand fra bagsiden af ​​skabet til væggen: ≥ 1500 mm

▶ Fladhed af fundamentramme: ≤ 1 mm/m

▶ Den indlejrede kanalstål af fundament må ikke overstige 3 mm over jorden

▶ Det kan rettes på fundamentet ved bolte eller svejsning

▶ Vægten af ​​switchgear er ca. 1800 kg

▶ Switchgear driftskorridorbredde (enkelt række): ≥3000 mm og dobbelt række (ansigt til ansigt) ≥4000 mm.

● Produktkonsistens

◆ Primær linjes hovedplannummer, enkelt bussystemdiagram, arrangementdiagram og layoutdiagram

◆ Elektrisk skematisk diagram og terminalarrangementdiagram over sekundært kredsløb

◆ Modelspecifikation og mængde af elektriske komponenter i rustningsklædt skiftende switchgear

◆ Specifikationer og materialer i hovedbus og filialbus

◆ Navne og mængder af reservedele og reservedele

◆ Særlige krav skal aftales med fabrikken

◆ På grund af den kontinuerlige forbedring af produktteknologien skal alle data være underlagt den seneste bekræftelse fra den tekniske afdeling på vores fabrik. Hvis der er nogen ændring, vil der ikke være nogen meddelelse.

● Bestillingsinstruktioner

◆ Diagram for hovedledningsskema, formål og enkelttrådsystemdiagram; Bedømt spænding; Bedømt strøm; Bedømt kortslutningsbrudstrøm; Layoutplan for strømfordelingsrum og arrangement og konfigurationsplan for switchgear osv.

Angiv specifikationerne for indgående og udgående kabler

◆ Krav til kontrol-, måle- og beskyttelsesfunktioner af switchgear og andre låse- og automatiske enheder.

◆ Model, specifikation og mængde af de vigtigste elektriske komponenter i switchgear. Hvis forbindelsen til busbro er påkrævet mellem switchgear eller indgående skabe, skal der leveres specifikke data, såsom den nominelle bærekapacitet på busbroen, af busbroen og højden fra jorden

◆ Når den rustningsklædte skiftende switchgear bruges i specielt miljø, skal det specificeres detaljeret, når du bestiller.

◆ Andre særlige krav.

● Skematisk diagram over SwitchGear Installation Foundation
