Armor-klædt skiftende switchudstyr

● Resumé

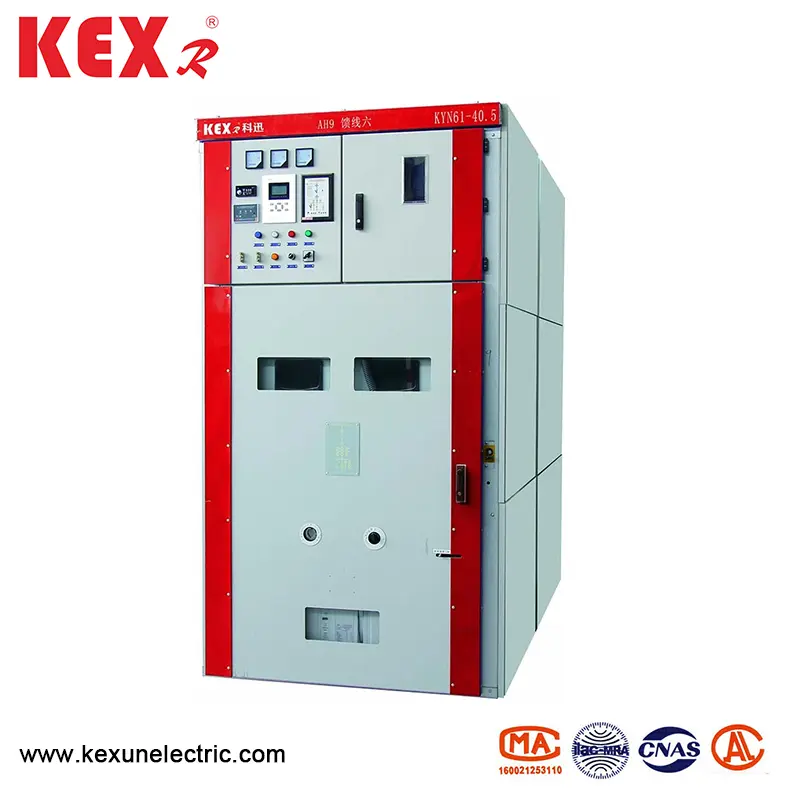

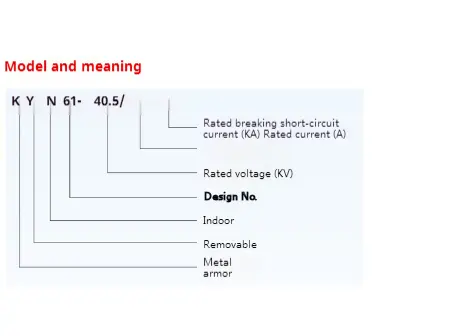

KYN61-40.5 Armor-klædt skiftende switchudstyr (i det følgende benævnt udstyr) er en komplet indendørs distributionsindretning med trefaset AC 50Hz og nominel spænding på 40,5 kV. Som et kraftværk, substation og industrielle og minedrift til at modtage og distribuere elektrisk energi, kan det kontrollere, beskytte og opdage kredsløb og kan også bruges på steder med hyppige operationer. Dette switch-udstyr er i overensstemmelse med GB/T11022-1999, GB3906-2006 og DL404-1997.

● Tekniske parametre for hver komponent i Kyn61-40.5 Type rustningsklædt skiftende switch-udstyr

◆ Vacuum switchgear

◆ Vakuumafbryder

◆ Forårsdrevet maskiner

● Strukturelle egenskaber ved Kyn61-40.5 Type rustningsklædt skiftende switch-udstyr

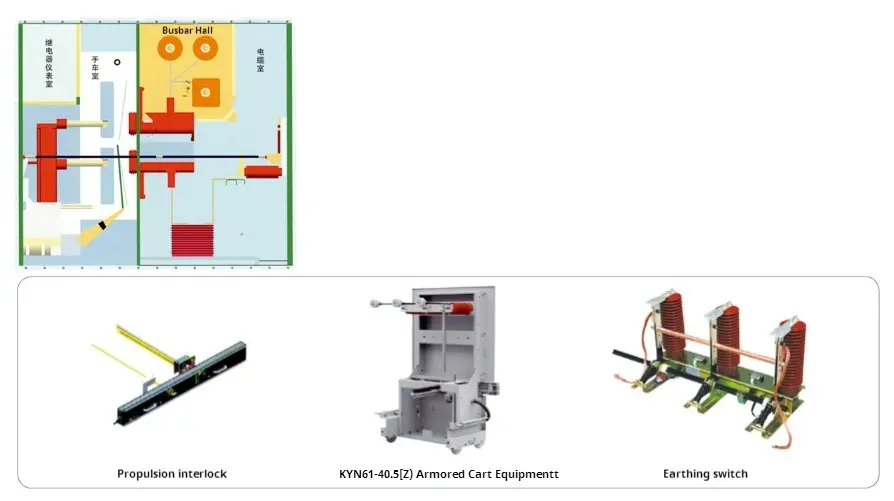

Kontaktudstyret er designet i henhold til standarden for pansret metal lukket udstyr i GB3906-1991 og IEC298. Hele udstyret består af to dele: udstyret og den trækbare del (Handcart). Udstyrsstrukturen er samlet og kombineret med bolte. Det indre af switchudstyr er opdelt i afbryderrum, hovedbusrum, kabelsrum og relæinstrumentrum ved metalpartition. Beskyttelsesniveauet for skallen når IP3X, og beskyttelsesniveauet mellem rum er IP2X, og alle metalstrukturelle medlemmer er pålideligt jordet. Hvert rum i hovedsløjfsystemet har en trykudgivelseskanal til uafhængig udstødning.

◆ Shell og partition

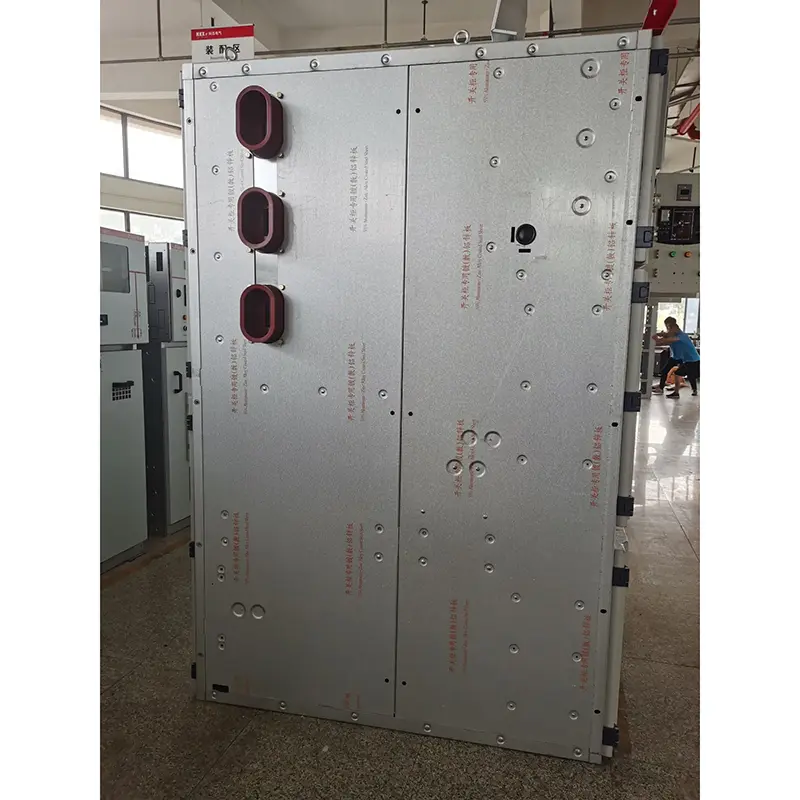

Skallen og opdelingen af ​​det rustningsklædte skiftende switch-udstyr er boltet af koldvalset stålplade efter at have været behandlet og bøjet af CNC-maskinværktøjer. Derfor kan det samlede udstyr sikre ensartethed i strukturelle dimensioner. Armor-klædt skiftende switch-udstyr er opdelt i afbryderrum, hovedbusrum, kabelsrum og relæinstrumentrum, og hver del er adskilt af jordet metalpartition.

◆ Håndvogne

Håndvogne kan opdeles i Circuit Breaker Handcart, spændingstransformator -håndvogne, målehåndvogne, isoleringshåndvogne osv. Alle slags håndvogne har samme form og størrelse, og håndvogne med samme formål er udskiftelig. Handcart har en test/isoleringsposition og en arbejdsposition i udstyret, og hver position er udstyret med en sammenlåsende enhed for at sikre, at håndvogne ikke kan bevæge sig tilfældigt, når det er i ovenstående to positioner.

◆ Circuit Breaker -rum

Et specifikt spor er installeret i afbryderrummet til Handcart til at flytte. Når afbryderen bevæger sig mellem testpositionen og arbejdspositionen, åbnes eller lukkes isoleringsventilen automatisk, hvilket sikrer, at personalet ikke berører det ladede organ. Håndvogne kan betjenes med udstyrets dør lukket, og håndvogdens placering i udstyret kan ses gennem observationsvinduet, og på samme tid kan alle funktionelle tegn på håndvoget ses.

◆ Busrum

Hovedbussen fører fra den ene rustningsklædte skiftende switchudstyr til et andet og er fastgjort med små små busser og statiske kontaktbokse og er fastgjort med busshylser, når du krydser sidepladerne i tilstødende udstyr. Alle busser vedtager sammensat isolering.

◆ Kabelrum

PT, jordforbindelse, lynrester og flere kabler kan installeres i kabellummet.

◆ Relærum

Det indendørs kort og panel af stafetten kan udstyres med sekundære komponenter såsom kontrol- og beskyttelseskomponenter, måle- og displayinstrumenter og live overvågningsindikatorer.

◆ Interlocking -enhed

Det rustningsbeklædte skiftende switch-udstyr har pålidelig sammenlåsningsindretning, hvilket effektivt sikrer sikkerheden for operatører og udstyr;

Når jordforbindelseskontakten er i off -position, kan håndvogne kun flytte fra test/isoleringsposition til arbejdspositionen; Og bagdøren kan ikke åbnes, hvilket forhindrer forkert indtræden i det elektrificerede interval. Når håndvogden trækkes helt ud af udstyret, eller når håndvoget er i test/isoleringsposition i udstyret, og jordskontakten er sammenlåst og låst op, kan jordskontakten lukkes. Når håndvognen er i arbejdspositionen, kan jordforbindelsen ikke lukkes. Det forhindrer, at jordforbindelseskontakten tændes ved en fejltagelse, og forhindrer, at håndvogden flytter til arbejdspositionen, når jordforbindelsen er i den lukkede position. Først når afbryderens håndvogne er i test/isoleringsposition eller arbejdsposition, kan afbryderen betjenes; Efter at afbryderen er lukket, kan håndvogne desuden ikke bevæge sig, hvilket forhindrer, at den levende belastning skubber og trækker afbryderen ved en fejltagelse. Elektrisk sammenkobling kan installeres mellem udstyr.

◆ Jordingsenhed

I kabeltummet er der en 6 × 50 mm2 jordforbindelsesbusstang, der kan passere gennem det tilstødende udstyr og skabe god kontakt med udstyret.

● Hoved ledningsordning

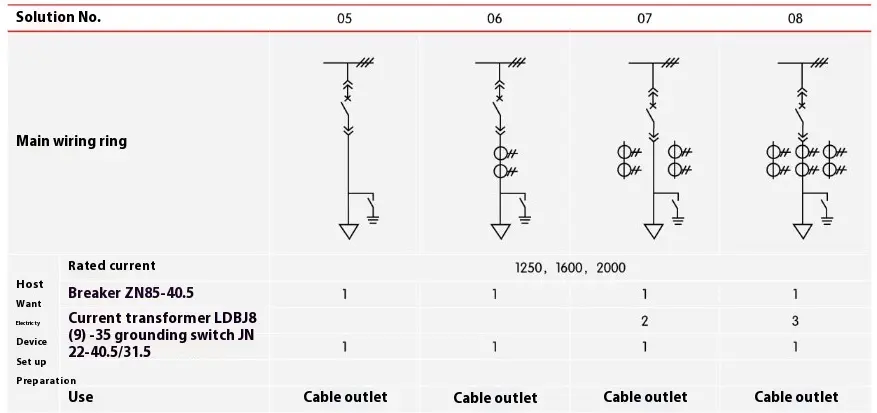

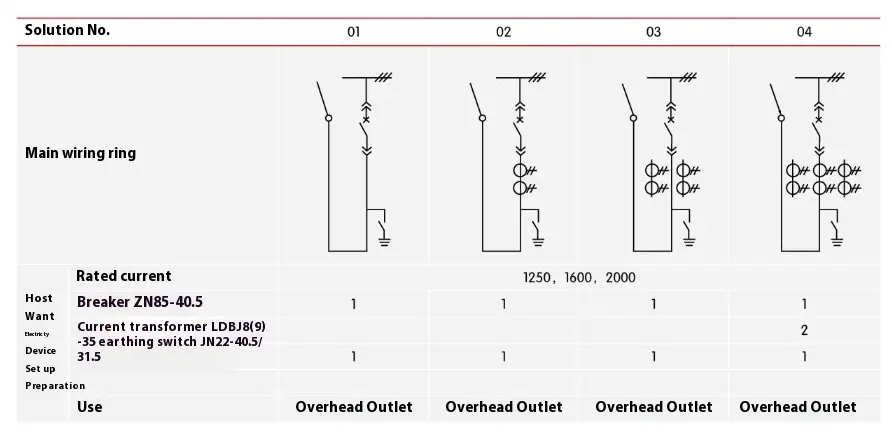

Der er 27 almindeligt anvendte typiske primære ledningsordninger til det rustningsklædte skiftende switch-udstyr, som kan imødekomme behovene i brugernes kabelindkommende og udgående linjer, overhead indgående og udgående linjer, kommunikation og måling, beskyttelse osv. Hvis der er andre ordninger, der er forskellige fra de eksisterende ordninger, skal du kontakte producenten.

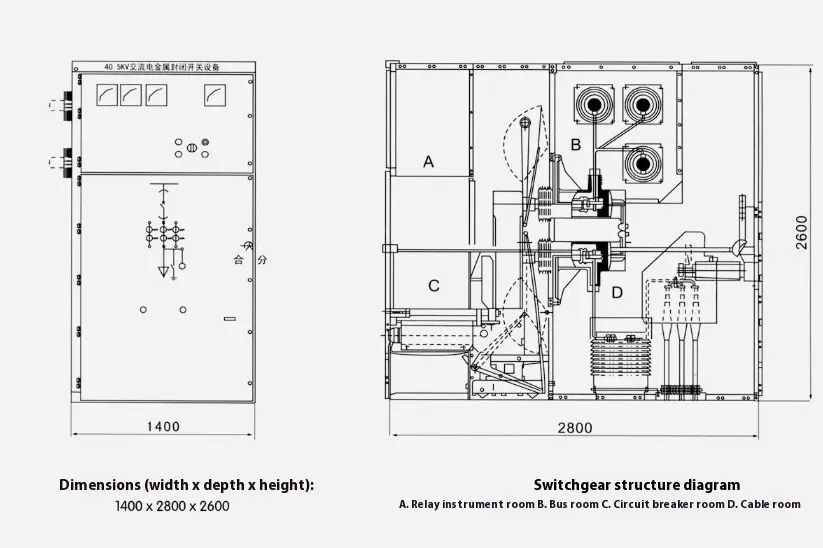

● Strukturelle dimensioner og skematisk diagram over det rustningsklædte skiftende switch-udstyr
