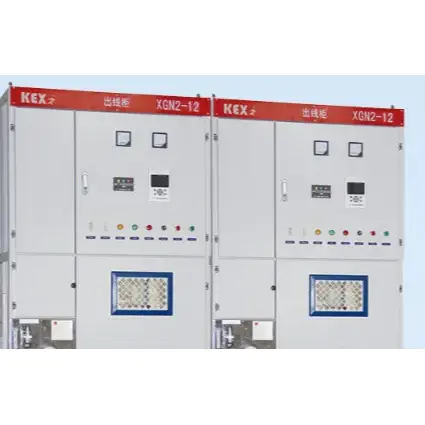

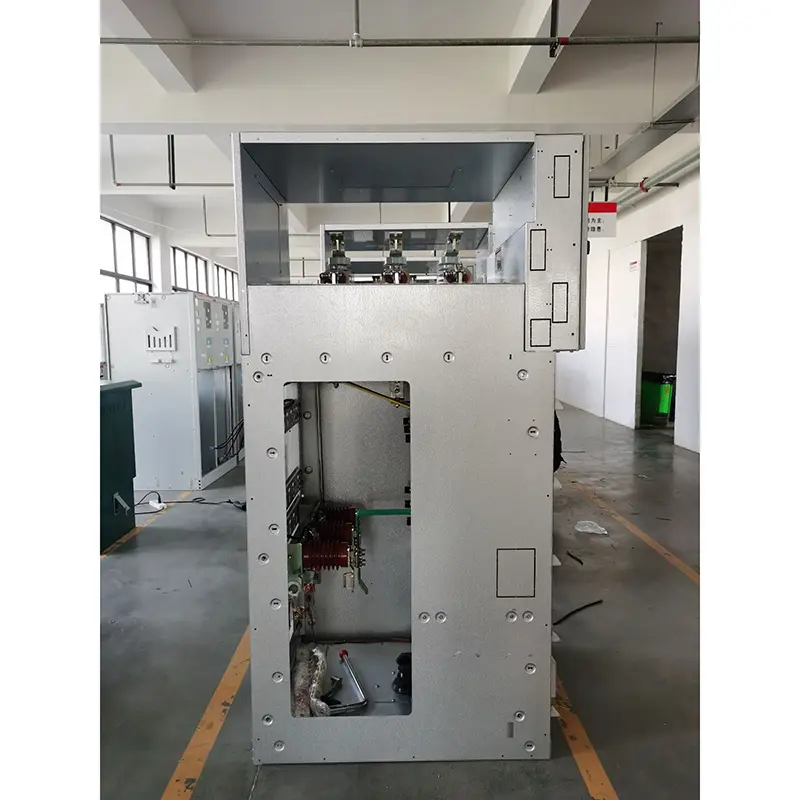

Kassetype fast metal lukket switch udstyr
De vigtigste primære komponenter i XGN2-12 kassetype fast metal lukket switch udstyr specielt produceret af Kexun i China Factory er alle redesignet. Sammenlignet med Handcart-udstyret og GG-1 (A) F-udstyr, der hovedsageligt bruges i øjeblikket, har XGN2-12-kassetype fast metal lukket switch-udstyr højere isoleringsniveau og beskyttelsesniveau, og ingen fase-til-fase og fase-til-jord-klap og isolerende gas bruges inde, og der bruges ingen sekundært stik i det sekundære kredsløb.
Model: XGN2-12
Brand: Kexr
Model: XGN2-12
Brand: Kexr

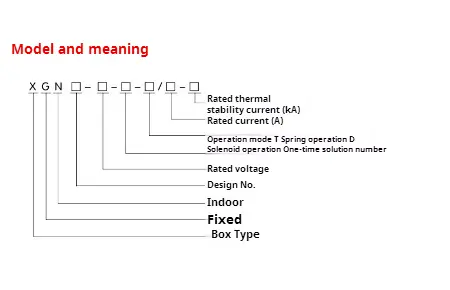

● Model betydning
● Hovedsagelig tekniske parametre for XGN2-12-kassetypen fast metal lukket switchudstyr
|
Antal |
Punkt |
Enhed |
Data |
|
1 |
Bedømt spænding |
Kv |
3,6,10 |
|
2 |
Maksisk driftsarbejdsspænding |
Kv |
3,5,8,9,11,5 |
|
3 |
Bedømt strøm |
A |
5 ~ 3000 |
|
4 |
Bedømt brudstrøm |
De |
16,20,31,5,40 |
|
5 |
Bedømt kortslutningsafslutningsstrøm |
De |
40,50,80,100 |
|
6 |
Bedømt kortslutningsdynamisk stabil strøm |
De |
40,50,80,100 |
|
7 |
Bedømt varmestabil strøm |
De |
16,20,31,5,40 |
|
8 |
Bedømt varmestabil tid |
S |
4 |
|
9 |
IP -grad |
|
IP2X |
|
10 |
Bussystem |
|
Enkelt bus eller med bypass |
|
11 |
Driftsmetode |
|
Elektromagnetisk eller foråret energilagringstype |
|
12 |
Dimensioner （Bredde*dybde*Højde） |
mm |
1100*1200*2650 (under 1000a) |
|
13 |
Vægt |
Kg |
1000 |
◆ Struktur
Denne XGN2-12 kasse type fast metal lukket switch udstyr er en metal lukket kassestruktur, og udstyrsrammen svejses af vinkelstål. Udstyret er opdelt i et afbryderrum, et busrum, et kabelsrum og et stafelrum med stålplader, og betjeningen af hovedkomponenterne i udstyret kan observeres gennem observationsvinduet og belysningslampen på facaden. For at forbedre udstyrets tekniske ydelse er hovedkomponenterne (såsom afbrydere og roterende afbrydere) blevet redesignet. I henhold til layoutet af XGN2-12-kassetypen fast metal lukket switchudstyr kan relæer installeres i relæerummet, signalrelæer, der angiver instrumenter, signallys kan installeres på døren og installation og driftsrum på overførselsafbryderen, med busrummet bagpå og kabeltummet i den nedre del, så brugerne kan forbinde ledninger nemt. Fronten er Circuit Breaker Room, som er praktisk til vedligeholdelse af udstyr. Se figur 1 og figur 2 og produktmanualen for udstyrets interne mekanisme.

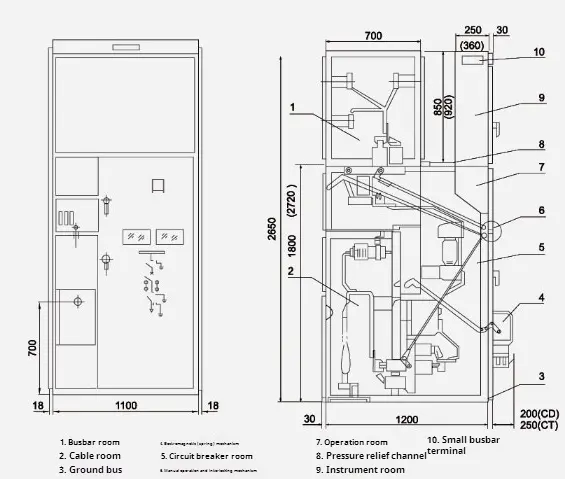

● XGN □ -12/07D Tegning

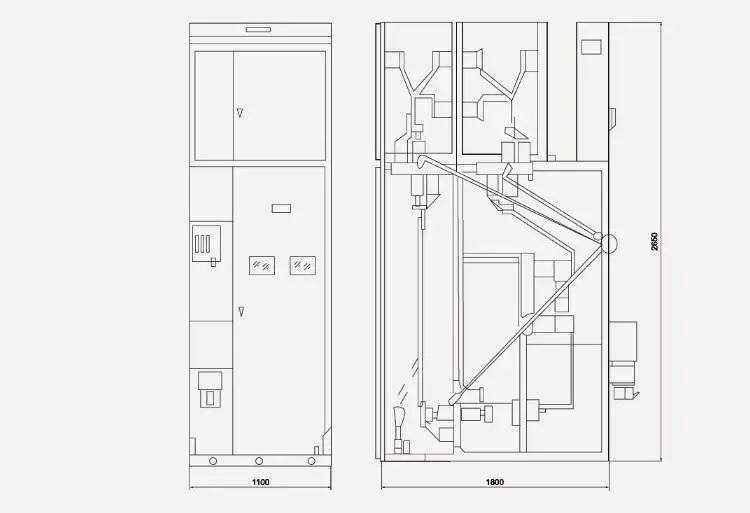

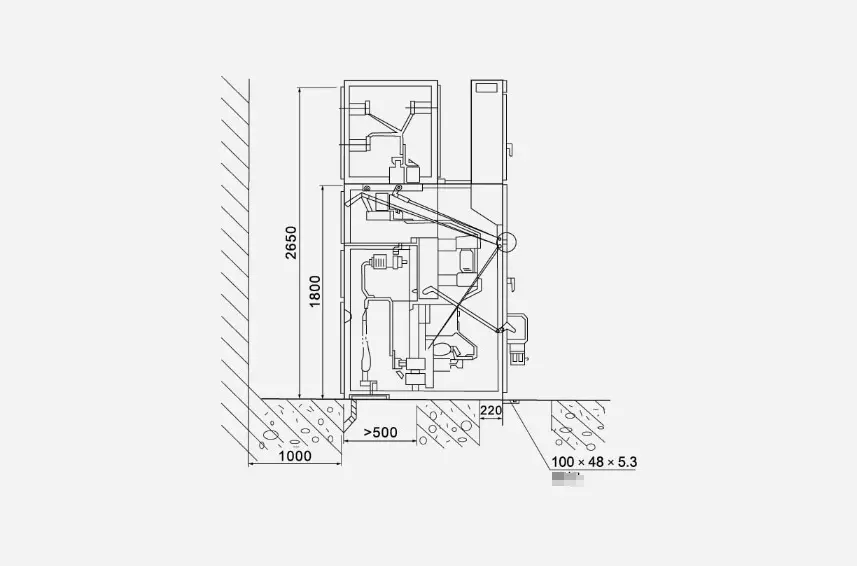

● XGN □ -12 (Outlet of Bypass Cable) Oversigtstegning

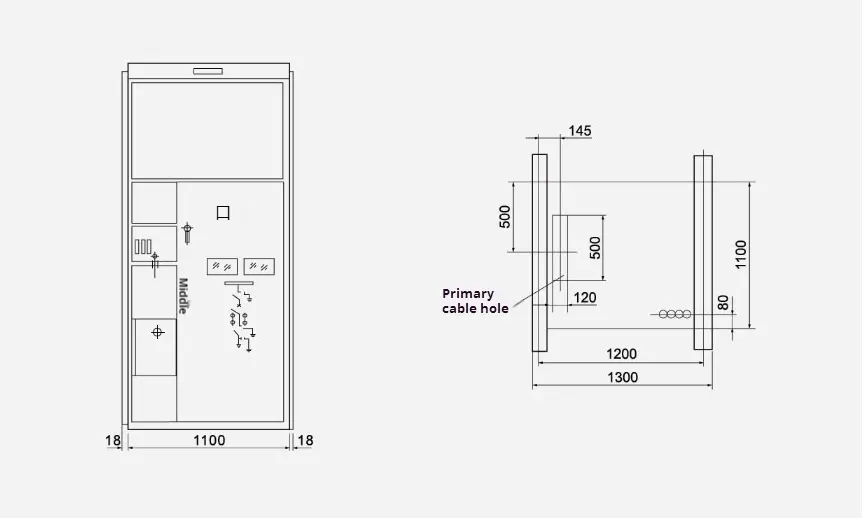

● Den samlede installationstegning af dimension
