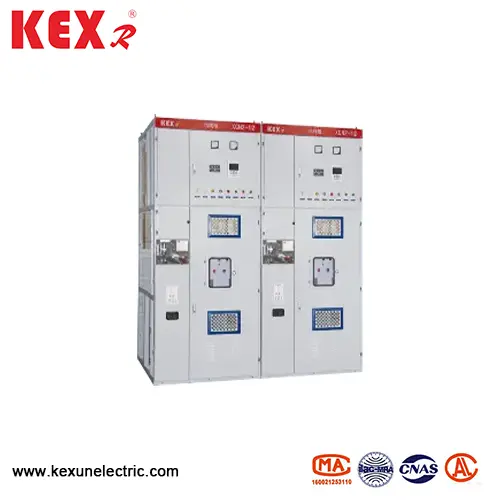

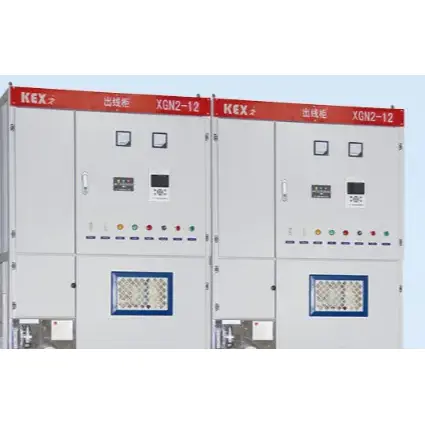

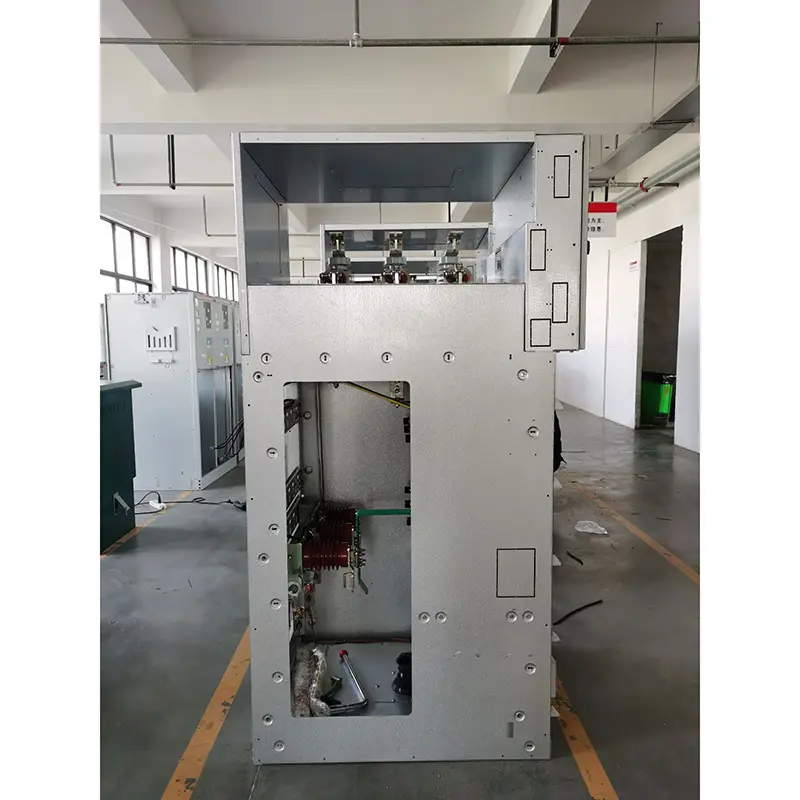

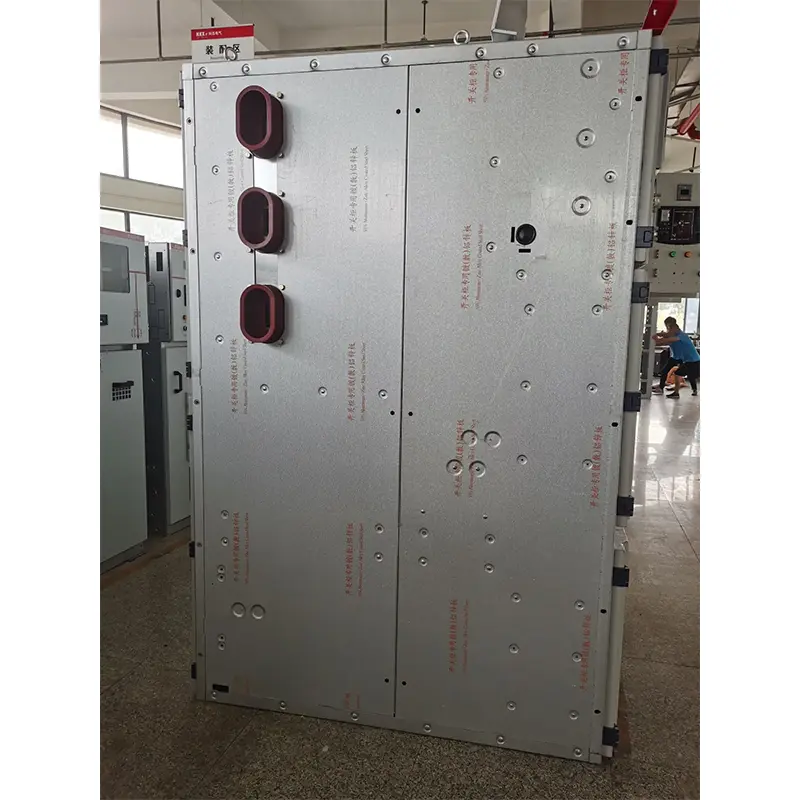

Kassetype fast metal lukket switchgear

● Brug af betingelser

▶ Den omgivelsestemperatur på XGN2-12 type kasse type fast metal lukket switchgear skal være

-25 ~ 40 ℃ (indendørs)

▶ Højde: under 1000 m

▶ Den daglige gennemsnitlige relative fugtighed er ikke mere end 95%, og den månedlige gennemsnitlige relative fugtighed er ikke mere end 90%

▶ Jordskælvet må ikke overstige størrelsen 8

▶ XGN2-12 TYPE BOX TYPE Fast metal lukket switchgear skal installeres på et sted fri for brand, eksplosion, alvorlig forurening, kemisk korrosion og voldelig vibration.

● Teknisk parameter

◆ Anti-fejl-enhed

Funktionen af ​​"fem forebyggelse" er at forhindre, at afbryderen bliver delt og lukket ved en fejltagelse; Forhindre misoperation på belastningen og misoperation af isoleringsafbryder; Forhindre jordforbindelseskontakten i at lukke, når den opkræves; Forhindre, at jordforbindelseskontakten tændes, når den er lukket; Forhindre i at indtaste det ladede interval ved en fejltagelse.

Denne XGN2-12-type kassetype fast metal lukket switchgear vedtager den obligatoriske mekaniske låsetilstand, og låseindretningen er sammensat af hovedkomponenter såsom understøttelse, disk, panel, låseplade, håndtering, forbindelsesstang osv., Som har egenskaberne ved pålidelige ydelse, komplette funktioner, enkel struktur og praktisk drift, således at opnå "fem forudsætninger" enkelt og effektivt: effektivt: effektivt: effektivt: effektivt: effektivt: effektivt: effektivt:

▶ Kontrolafbryderen (KW -switch) med rød og grøn flop bruges i afbryderskemaet for at forhindre, at afbryderen bliver delt og lukket ved en fejltagelse

▶ Først efter at afbryderen er virkelig brudt, kan det lille håndtag trækkes ud fra positionen "arbejdende" og vendte sig mod "brud og låsning" -position; Åbning og lukning af isoleringsafbryder; Forhindre 7-belastning, der afbrydes, skiftet fra åbning og lukning. Vendbarheden af ​​låsning og anti-locking har dobbelt anti-misoperationsfunktioner, det vil sige, når det lille håndtag er i den "breaking-låsning" -position, kun de øvre og nedre afbrydere kan tændes og slukkes, men afbryder

▶ Når afbryderen og de øvre og nedre afbrydelser er i lukket tilstand, og det lille håndtag er i "arbejdende" position, kan de forreste og bageste kabinetdøre ikke åbnes for at forhindre dem i at komme ind i det levende interval ved en fejltagelse

▶ Når de øvre og nedre afbrydelser ikke åbnes, kan jordforbindelseskontakten ikke lukkes, og det lille håndtag kan ikke drejes fra "brud og låsning" -position til "vedligeholdelsespositionen", som kan forhindre, at jordforbindelsen bliver hængt med elektricitet

▶ Hvis jordskontakten ikke åbnes, kan de øvre og nedre afbrydelser ikke lukkes, hvilket kan forhindre jordtråden i at lukke de øvre og nedre afbrydelser.

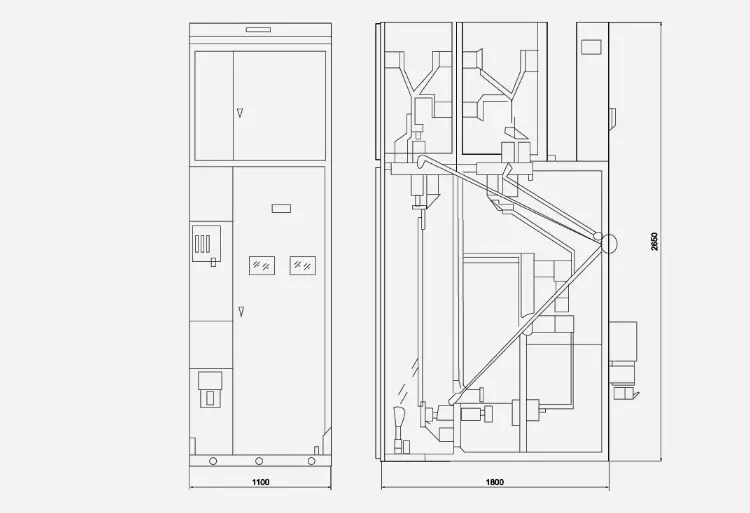

● XGN □ -12/07D Tegning

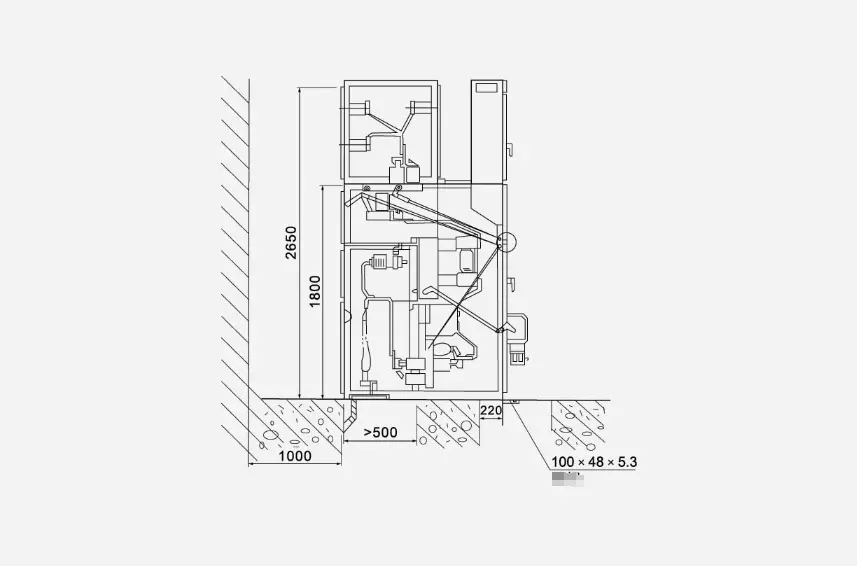

● XGN □ -12 (Outlet of Bypass Cable) Oversigtstegning

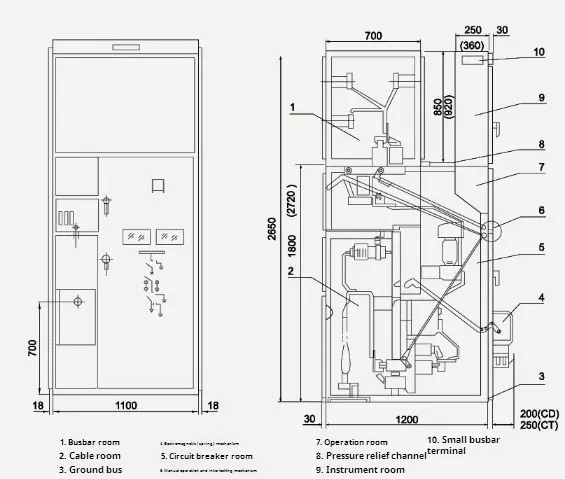

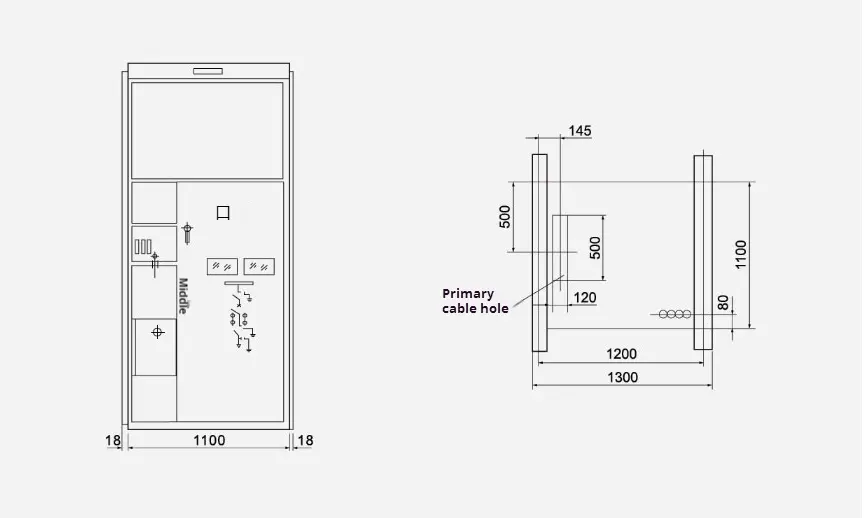

● Den samlede installationstegning af dimension
