HV Switchgear

● Brug af betingelser

▶ Lufttemperatur: -10 ~ 40 ℃;

▶ Højde: under 1000 m

▶ Fugtighed: Relativ fugtighed: Det daglige gennemsnit mindre end 95%, og det månedlige gennemsnit er ikke mere end 90%

▶ Vanddamptryk: Den daglige gennemsnitlige værdi er ikke mere end 2,2 kpa, og den månedlige gennemsnitsværdi er ikke mere end 1,8 kpa ；; Når temperaturen pludselig falder, kan kondens forekomme, ledsaget af forurening. Dette produkt er velegnet til de følgende to miljøforhold, der er mere alvorlige end normale forhold:

(1) Kondensation er ikke hyppig (i gennemsnit ikke mere end to gange om måneden), og den er let forurenet;

(2). Generelt er der ingen kondens (i gennemsnit ikke mere end to gange om året), hvilket er alvorligt forurenet

▶ HV Switchgear er velegnet til barske steder, hvor der ikke er fare for brand og eksplosion, og alvorlig forurening er nok til at korrodere metaller og ødelægge isolering

▶ Kyn28-12 Type HV Switchgear er velegnet til steder, hvor der ikke er nogen voldelig vibration, ujævnheder og lodret hældning overstiger ikke 80.

Note:

(1) HV SwitchGear tillader opbevaring og transport ved -30 ℃

(2) Når højden overstiger 1000 m, skal den håndteres i henhold til B/2102 "tekniske krav til højspændingselektrisk apparat ved hjælp af højdesalområder"; Når højden ikke overstiger 2000 m, skal der ikke træffes nogen foranstaltninger for hjælp til lavspænding;

(3) Når de faktiske brugsbetingelser er forskellige fra ovenstående, forhandles den af ​​både brugeren og producenten.

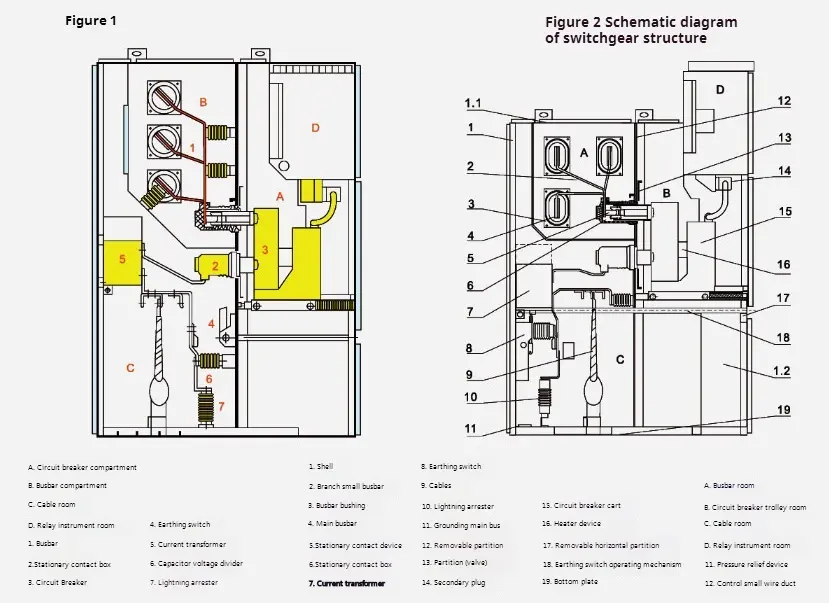

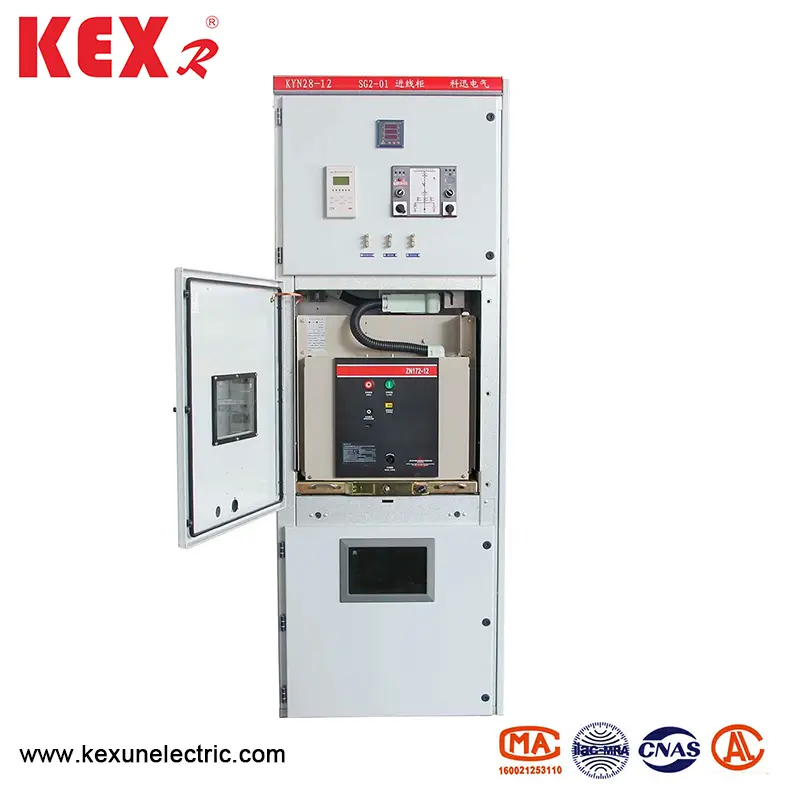

◆ HV -switchgear består af to dele: et fast kabinetskrop og en trækbar del (håndvogne for kort) (se figur for det skematiske diagram over HV -switchgear -strukturen belows). Skallen til kabinetets krop af switchgeart og klappbrædderne på hver funktionel enhed er boltet af aluminium-zink coatede stålplader. Beskyttelsesniveauet for SwitchGear Shell når IP4X, og beskyttelsesniveauet for hvert rumpartitionskort og afbryderdøren er P2X, når det åbnes. Kyn28-12 Type HV Switchgear kan udstyres med VS1, Zn 12V Vacuum Circuit Breaker Handcart og VD4 Vacuum Circuit Breaker Handcart og VC Vacuum Contactor produceret af ABB Company. SwitchGear kan installeres i dobbeltkabinetter, det vil sige i back-to-back-arrangement. Installation og fejlsøgning af switch -kabinettet kan udføres foran, så switch -kabinettet kan installeres mod væggen. Den største fordel ved at installere mod væggen er at redde gulvpladsen. Derudover kan HV Switchgear installeres uden væggen, det vil sige den dobbeltsidede vedligeholdelsestype. Det interne strukturlayout for de to er inkonsekvent, og dens fordel er praktisk vedligeholdelse.

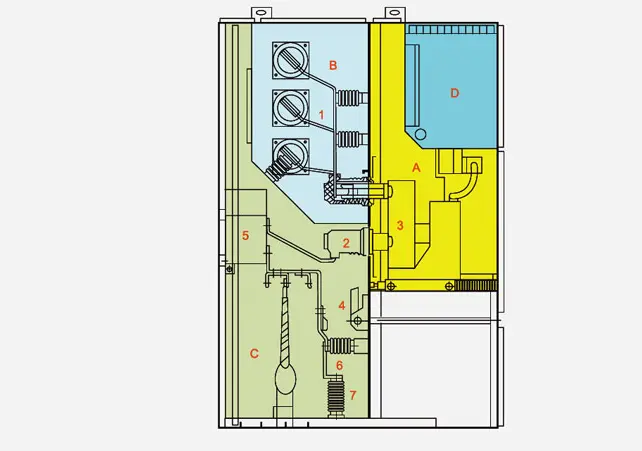

◆ HV Switchgear -struktur

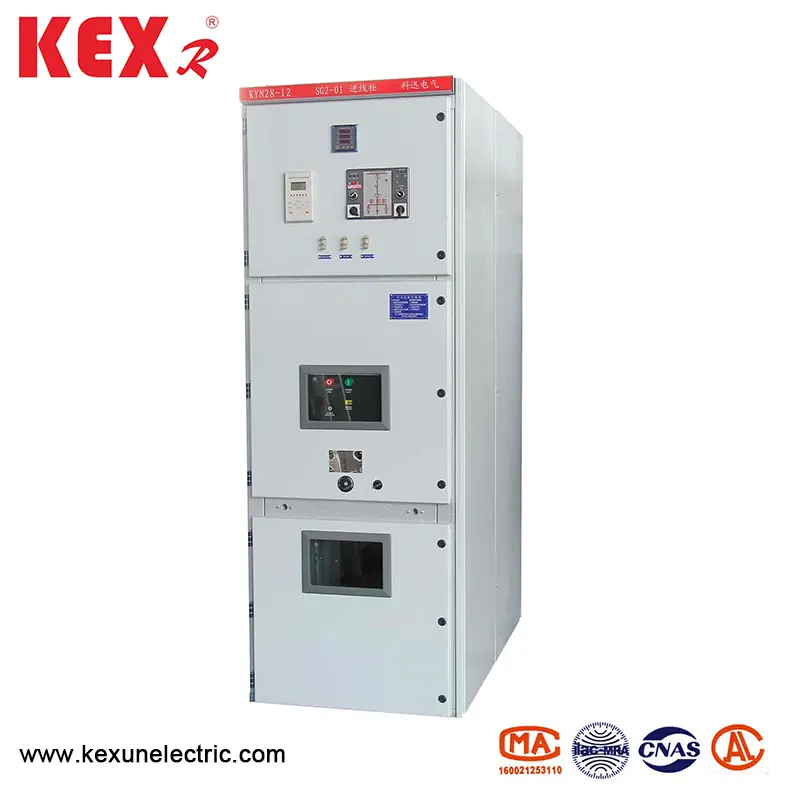

◆ Oversigt over Kyn28-12 Type HV SwitchGear

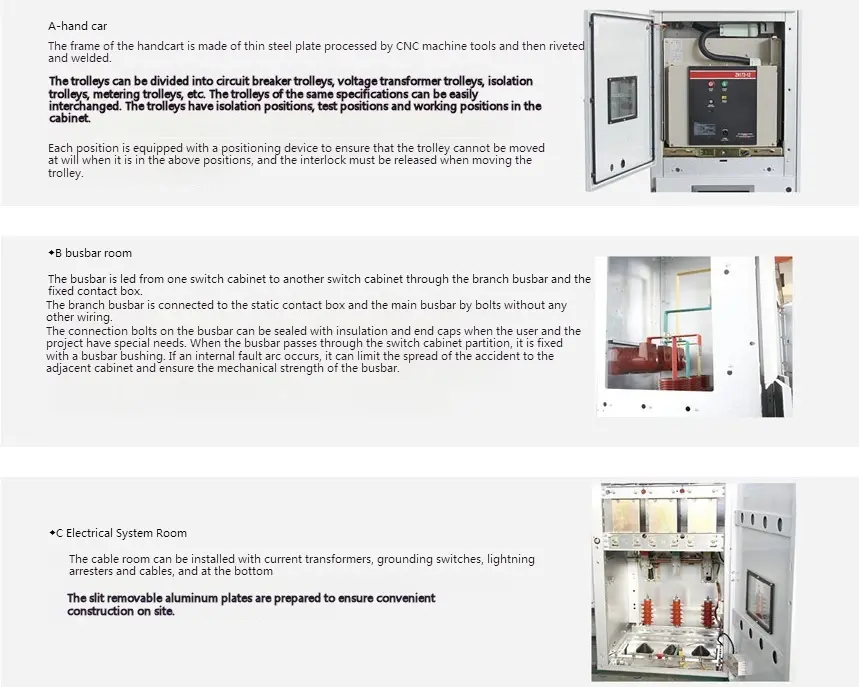

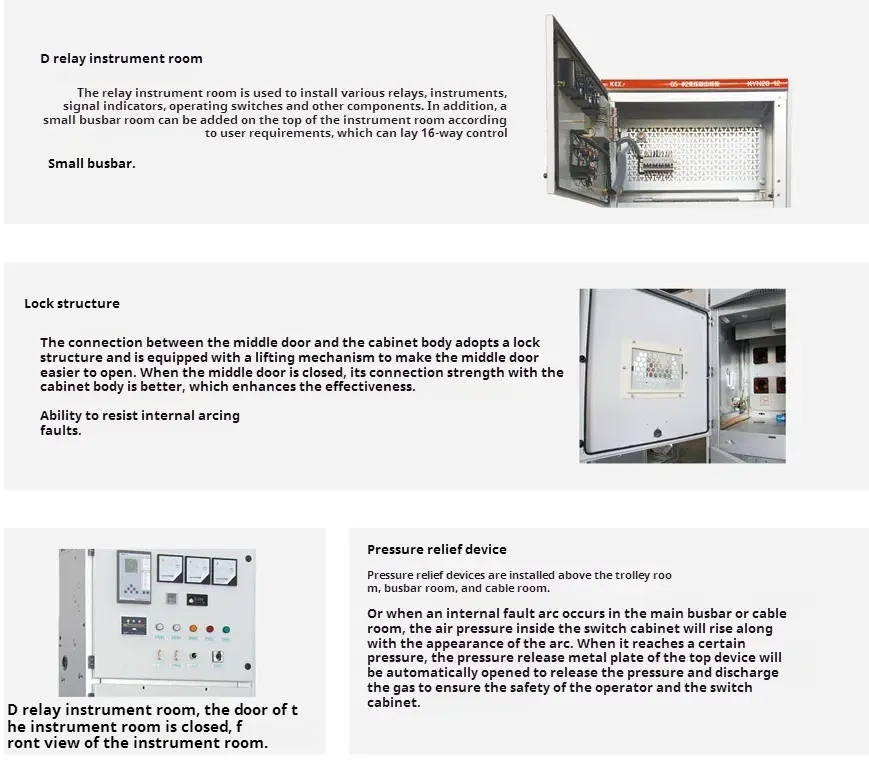

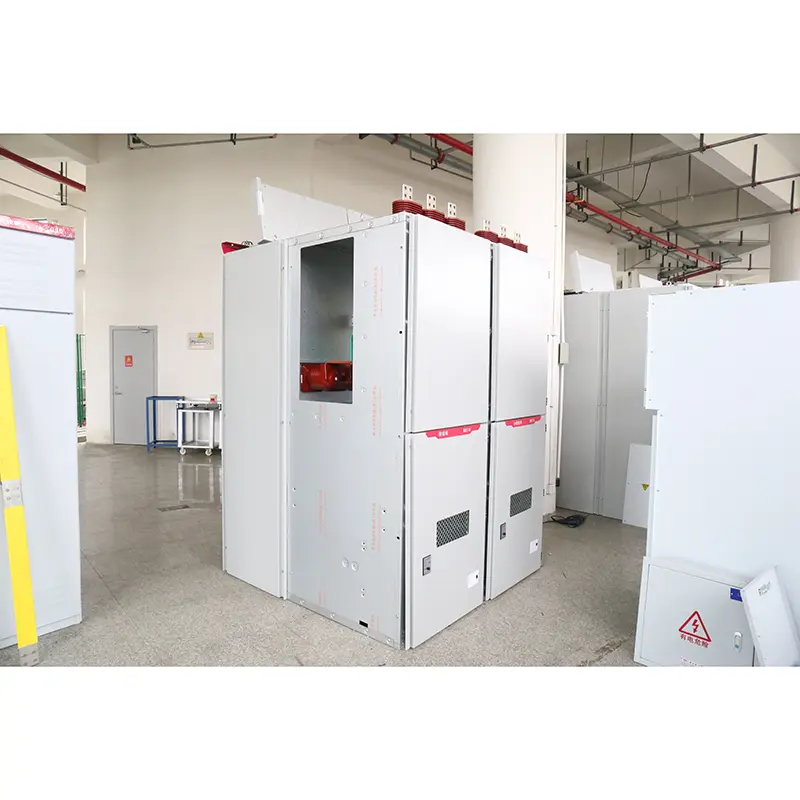

Kabinetskallen og opdelingen af ​​HV-switchgear er lavet af aluminiumszink coatede stålplader eller stålplader boltet efter at være blevet behandlet og bøjet af CNC-værktøjsmaskiner, og det samlede switch-kabinet kan opretholde ensartetheden i størrelse. Aluminium-zink coatet stålplade har stærk anti-korrosion og antioxidationseffekter og højere mekanisk styrke end den samme stålplade. Det indre af HV -switchgear er opdelt i 1. Handcart Room 2. busrum 3. kabeltum 4. Relay Instrument Room, og skallen til hver enhed har uafhængig jordforbindelse. Dørene til switchgearet sprøjtes med elektrostatisk plast for at få deres overflader til at få fordelene ved påvirkningsmodstand, korrosionsbestandighed og smukt udseende (farve kan tilpasses af brugerne).

◆ Shell og partition

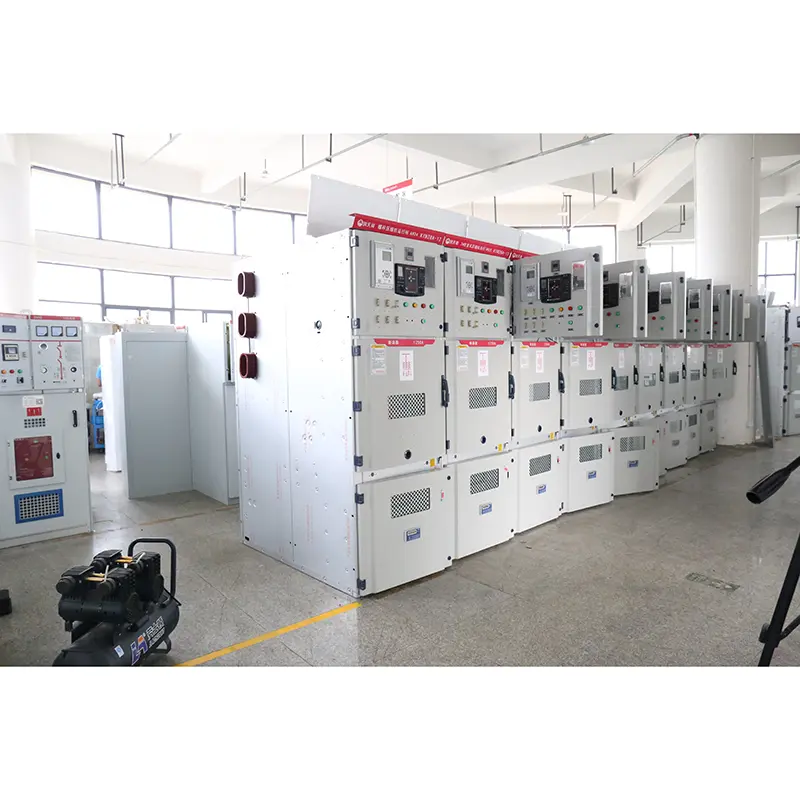

Skallen og opdelingen af ​​Kyn28-12-typen HV-switchgear er lavet af importerede aluminiumsbelagte zinkstålplader af høj kvalitet, der er boltet efter at være bøjet af CNC-værktøjsmaskiner, så de samlede HV-switchgear kan opretholde ensartetheden i størrelse. Det har stærk korrosionsmodstand og oxidationsmodstand og har højere mekanisk styrke end den samme stålplade. HV SwitchGear er opdelt i håndvogdrummet (Circuit Breaker -rum), busrum, kabeltum og relæinstrumentrum (lavspændingsrum) efter opdeling. Skallen for hver enhed er uafhængigt jordet.

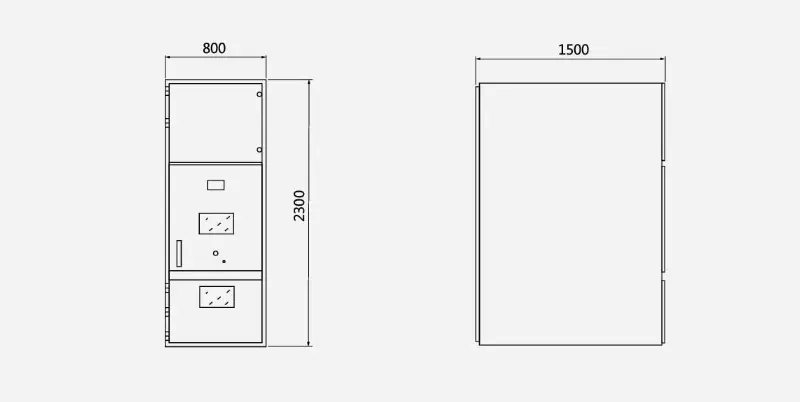

◆ Konturdimensionerne af HV Switchgear er som belows ：
